研磨加工とは？種類や特徴、用途に応じた加工方法をわかりやすく解説

研磨加工とは、製品表面を滑らかに整え、機能性や外観品質を向上させる仕上げ加工です。

外観を美しくするだけでなく、摺動性や耐摩耗性、シール性などの機能向上にも関わるため、自動車部品やベアリング、半導体製造装置など幅広い分野で採用されています。一口に研磨加工といっても、バレル研磨やバフ研磨、電解研磨などさまざまな方法があり、適した用途もそれぞれ異なります。

本記事では、研磨加工の基礎知識から研削加工との違い、主な種類、活用される部品、設計・加工時の注意点までを解説します。

研磨加工とは？

研磨加工とは、砥石や砥粒（とりゅう）、バフ、研磨材などを用いて、素材表面の微細な凹凸や加工痕を除去する仕上げ加工です。多くは製品の仕上げ工程として、切削加工や研削加工で残った加工痕を整え、表面粗さや光沢、摺動性などを改善します。

研磨加工は外観を美しくするだけではありません。摩擦の低減や耐摩耗性の向上、シール性や洗浄性の改善など、部品に求められる機能を実現する役割も担います。そのため、自動車部品やベアリング、金型、半導体製造装置など、高い表面品質が求められる幅広い分野で採用されています。

加工対象は金属だけでなく、ステンレスやアルミニウム、セラミックなどさまざまで、材質や要求品質に応じて適切な研磨方法を選定します。

研磨加工と研削加工との違い

研磨加工と研削加工はどちらも砥粒を利用する加工ですが、目的や役割が異なります。研削加工は砥石を高速回転させて材料を削り、寸法精度や形状精度を高める加工で、真円度や円筒度など高い精度が求められる部品に多く採用されます。

一方、研磨加工は、表面粗さや光沢、摺動性などの表面品質を向上させることが主な目的です。研削加工後の仕上げ工程として行われることが多いものの、バレル研磨のように切削加工後のバリ取りや面取りを目的として採用される場合もあります。

部品に求められる性能によっては、研削加工で寸法や形状を整えた後、研磨加工で表面品質を改善するなど、両者を組み合わせて使用することも少なくありません。

【関連記事】
研磨加工と研削加工は違いが分かりにくい？使い分けと設計時のコツ

研磨加工の主な種類

研磨加工には、バレル研磨、バフ研磨、電解研磨、ラッピング研磨、スーパーフィニッシュなどの種類があります。加工方法によって、バリ取り、面取り、光沢仕上げ、表面粗さの改善、摺動性能の向上など、得られる効果が異なります。

研磨加工を選ぶ際は、部品の形状や材質、求められる外観品質、表面粗さ、寸法精度、生産数量を踏まえることが重要です。大量処理に向く方法もあれば、精密な平面仕上げや摺動部の微細仕上げに向く方法もあります。

この章では、研磨加工の主な種類について解説します。

バレル研磨

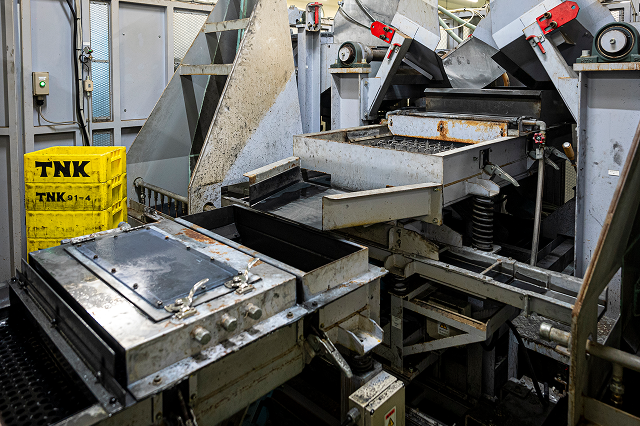

バレル研磨は、小型ワークを研磨石と一緒に容器に入れて回転・振動させ、表面を均一に仕上げるバッチ式の自動研磨です。

大量のワークを同時に処理できるため、コスト効率が高く、バリ取りや面取り、軽研磨仕上げに適しています。小型部品の一括処理に最適な工法です。

ただし部品同士が接触するため、精密な寸法管理が必要な部品では加工条件の検討が必要です。

【関連記事】
バレル研磨とは？多用途で活きる表面処理技術と設計上の注意点

バフ研磨

バフ研磨は、柔らかい布やフェルトに研磨剤を塗布し、ワーク表面を擦って光沢を出す仕上げ方法です。主な目的は金属製品の外観品質向上ですが、外観品質を向上させることを目的として採用されます。

主に装飾部品やステンレス板金製品に使われ、加工後の美観と手触りを向上させます。寸法精度よりも見た目重視の用途で効果を発揮します。

電解研磨

電解研磨は、電解液中で金属ワークに電流を流し、表面を化学的に溶解させる非接触型の研磨方法です。機械的ストレスがかかりにくいため、微細形状や複雑な内部構造を持つ部品にも適用されることがあります。バリ取りや光沢仕上げにも効果があります。

電解研磨は、表面の微細な凹凸を溶解除去し、平滑性や清浄性を高めたい場合に用いられます。工具で直接こすらないため、薄肉部品や複雑形状の部品にも適用しやすい点が特徴です。

医療機器や半導体関連部品など、表面の清浄性や耐食性が求められる分野で採用されることがあります。

ラッピング研磨

ラッピングは、ラップ盤という台を使用して表面を微細に仕上げる工程です。遊離砥粒とは、工具に固定されず研磨剤中で自由に移動する砥粒のことで、ワークとラップ盤の間で微細な除去を行います。

ラッピング研磨は、寸法変化を抑えながら素材の厚みやうねり、歪みなどのバラつきを除去する加工です。加工速度は遅いものの、面粗さの均一性と形状精度に優れています。

なお、鏡面仕上げなどさらに高い表面品質が求められる場合は、ポリッシング研磨という仕上げ工程も用いられます。

スーパーフィニッシュ

スーパーフィニッシュは、微細な砥石を振動させながら加工面に当て、表面の微細な凹凸を除去する仕上げ加工です。摩擦係数の低減や耐摩耗性の向上に効果があり、ベアリングの転動面やシャフトの摺動部など高い摺動性能が求められる部品で採用されています。

スーパーフィニッシュは、研削加工後に残る微細な加工目を整え、摺動面や転動面の表面状態を改善する目的で行われます。表面を過度に削る加工ではなく、接触状態を安定させるための精密な仕上げとして使われます。

摩擦や摩耗を抑えたい部品では、表面粗さだけでなく、使用条件や相手部品との接触状態も踏まえて採用を判断することが重要です。

研磨加工の手順

研磨加工の手順は、下地処理、ならし、つや出し、鏡面仕上げのように、粗い仕上げから細かな仕上げへ段階的に進めるのが一般的です。一度の加工で目的の表面品質を得るのではなく、加工痕やバリを取り除きながら、表面粗さや光沢を少しずつ整えていきます。

研磨加工では、前工程で残った傷や凹凸の状態、求められる外観品質、摺動性、耐摩耗性、コストによって必要な工程が変わります。すべての部品に鏡面仕上げが必要なわけではないため、用途に応じて適切な仕上げレベルを選ぶことが重要です。

この章では、研磨加工の手順について解説します。

1. 下地
2. ならし
3. つや出し
4. 鏡面仕上げ

1. 下地

最初に、切削加工や研削加工で残った加工痕やバリ、表面の凹凸を除去します。この工程で十分な下地を作ることが、その後の仕上がり品質を左右します。深い傷が残ったまま次工程へ進むと、最終仕上げでも除去できない場合があります。

下地処理では、表面に残った大きな傷や段差、酸化膜、バリなどを整えます。下地の状態が不十分なまま細かい研磨へ進むと、光沢を出しても傷が残り、外観不良や品質ばらつきにつながる場合があります。

研磨加工の仕上がりを安定させるためには、最初の段階で表面状態を均一に整えることが重要です。

【関連記事】
シャフトの摩耗とは？種類ごとの原因や対策と長寿命設計に活かすコツ

金属のバリ取り方法を徹底解説！高品質に仕上げるコツとは？

2. ならし

下地処理後は、より細かい研磨材を使用して表面を均一にならします。加工目を徐々に細かくしながら表面粗さを改善し、要求される品質へ近づけます。用途に応じて研磨材の粒度や加工条件を調整することが重要です。

ならし工程では、下地処理で整えた表面をさらに均一にし、次の仕上げ工程へつなげます。粗い加工目が残っている場合は、研磨材の番手を段階的に細かくしながら表面粗さを改善します。

急に細かい研磨材へ移ると前工程の傷が残りやすいため、材質や求める仕上がりに応じた工程設定が大切です。

【関連記事】
表面粗さのRaとRzの違いとは？図面の指示方法と加工への影響

3. つや出し

ならし工程で整えた表面に対して、さらに細かな研磨材を用いて光沢を高めます。外観品質の向上だけでなく、摺動部品では摩擦の低減や汚れの付着抑制につながる場合もあります。

つや出し工程では、表面の微細な凹凸を抑え、光の反射を整えることで光沢感を高めます。装飾部品やステンレス製品では外観品質の向上を目的に行われることが多く、摺動部品では接触状態の安定にも関わる場合があります。

ただし、光沢と寸法精度は別の管理項目であるため、必要な品質に応じて仕上げ条件を設定することが重要です。

4. 鏡面仕上げ

鏡面仕上げは、非常に高い平滑性と光沢が求められる場合に行う最終仕上げ工程です。ただし、すべての部品で必要になるわけではありません。用途によっては過剰品質となり、加工時間やコストの増加につながるため、必要な機能や品質に応じて仕上げレベルを選定することが重要です。

鏡面仕上げでは、表面の細かな研磨目をさらに抑え、反射性の高い滑らかな表面を目指します。外観部品、金型、医療機器部品などで採用されることがありますが、部品の用途によっては過剰な仕上げになる場合もあります。

摩擦、汚れの付着、外観、コストのバランスを確認し、必要な範囲で指定することが大切です。

研磨加工が活用される部品の例

研磨加工は外観を整えるだけでなく、摺動性や耐摩耗性、シール性などの機能向上を目的に行われます。ただし、いずれも研磨加工単独で機能が決まるわけではなく、前後の切削・研削加工と組み合わせた工程設計が前提となります。

この章では、研磨加工が活用される部品の例について解説します。

1. シャフト
2. ベアリング部品
3. 金型・治具
4. 精密機械部品

シャフト

シャフトは、モーターやベアリングと組み合わせて回転や直線運動を伝達する部品です。摺動部や軸受部、シール部では表面品質が機能に直結するため、用途に応じて研磨加工が行われます。

例えば、ピストンロッドでは表面が粗いとシール材が摩耗しやすく、油漏れや寿命低下の原因になります。

【関連記事】
シャフトにおける研磨の役割とは？高精度仕上げを実現する技術と加工実例を紹介

産業機器におけるシャフトとは？部品の種類や用途と加工のポイントを解説

ベアリング部品

ベアリング部品では、転動体や軌道面の表面品質が回転性能や耐久性を左右します。

微細な凹凸が残ると転動時の摩擦が大きくなり発熱・摩耗が進みやすくなるため、研削加工で寸法精度を確保した後、スーパーフィニッシュなどで表面粗さや摺動性を改善することで、耐久性や回転性能の向上につながります。

【関連記事】
ベアリングを支えるころの種類と用途、高精度加工に必要なポイント

金型・治具

金型や治具では、製品形状を正確に転写したり、部品を安定して保持したりするため、高い表面品質が求められます。研磨加工によって表面粗さを改善することで、樹脂や金属の離型性向上や摩耗の抑制につながる場合があります。

また、摺動部や位置決め部では摩擦を低減し、長期間にわたり安定した精度を維持しやすくなります。

精密機械部品

半導体製造装置や医療機器などの精密機械部品では、表面のわずかな凹凸が摩擦や摩耗、位置決め精度に影響する場合があります。そのため、要求される表面粗さに応じて研磨加工を行い、安定した摺動性や耐久性を確保します。

特にベアリング部品やガイドシャフトなどでは、研削加工後に研磨加工を組み合わせることで、より高い表面品質を実現するケースもあります。

【関連記事】
精密部品加工とは？加工の種類や設計と加工時の注意点を解説

精密加工とは？種類や特徴・活用のメリットやデメリットを詳しく解説

研磨加工で失敗しないための設計・加工時の注意点

研磨加工で失敗を防ぐためには、仕上げ工程だけでなく、前工程の下地状態、研磨による寸法変化、材質に合った加工方法まで確認することが重要です。研磨加工は表面を整える仕上げ加工ですが、深い傷や段差を一度に解消できるわけではありません。

また、必要以上に研磨を行うと、加工時間やコストが増えるだけでなく、部品寸法が変化して公差が外れる場合があります。特に小径シャフトや精密部品では、わずかな除去量でも性能に影響するため、用途に応じた表面粗さや外観品質を設定することが大切です。

この章では、設計段階や加工を依頼する際に押さえておきたいポイントを解説します。

1. 前工程の下地処理が仕上がりを左右する
2. 過度な研磨はコストや寸法変化の要因になる
3. 材質に応じた加工方法を選ぶ

前工程の下地処理が仕上がりを左右する

研磨加工は仕上げ加工であるため、前工程の品質が最終的な仕上がりを左右します。加工痕や段差が残っていると、加工時間やコストの増加につながります。また、材質や熱処理の有無、摺動性、鏡面外観を求める場合では採用する研磨方法が変わるため、前工程から一体で工程設計を検討することが重要です。

下地処理が不十分な場合、細かな研磨を行っても深い傷や加工目が残ることがあります。切削加工や研削加工で生じたバリ、段差、表面のうねりを前工程で整えておくことで、研磨時間を抑えながら仕上がり品質を安定させやすくなります。

研磨後の外観や表面粗さを重視する部品では、下地の状態まで含めて確認することが大切です。

過度な研磨はコストや寸法変化の要因になる

必要以上に研磨を行うと加工時間・コストが増加するだけでなく、部品寸法が変化して公差を外れる可能性もあります。特に小径シャフトや精密部品ではわずかな除去量でも性能に影響するため、用途に応じた必要十分な仕上げ品質を設定することが重要です。

研磨加工では、表面を整えるために材料をわずかに除去します。外観を良くしたいという理由だけで過度に研磨すると、外径寸法や角部形状が変化し、組み付け精度や摺動性能に影響する場合があります。

図面では必要な表面粗さや仕上げ範囲を明確にし、寸法公差とのバランスを考慮することが重要です。

【関連記事】
金属加工の試作とは？費用変動の理由やコストダウンのポイントを解説

材質に応じた加工方法を選ぶ

研磨加工では材質に適した加工方法の選定も重要です。ステンレスやアルミニウムでは適した研磨材や条件が異なり、セラミックなどの硬質材料では金属とは異なる加工方法が採用されることがあります。

材質によって、研磨時の発熱、目詰まり、傷の入りやすさ、仕上がり面の状態は変わります。ステンレスでは焼けや傷、アルミニウムでは目詰まりやすさ、硬質材料では砥粒や加工条件の選定が課題になる場合があります。

材質だけでなく、要求品質、部品形状、生産数量まで含めて検討することで、安定した製品づくりにつながります。

【関連記事】
ステンレスとは？特徴・種類・錆びにくい理由をくわしく解説

オーステナイト系ステンレス（SUS）の加工は難しい？加工硬化の原因と対策を解説

研磨加工を依頼する加工会社を選ぶポイント

研磨加工は前後の工程や品質管理によって仕上がりが大きく左右されるため、加工会社を選ぶ際は研磨設備の有無だけでなく、要求品質への対応力や工程設計の提案力まで確認することが重要です。

1. 要求品質に対応できる実績があるか
2. 前後の工程を含めて提案できるか
3. 品質管理や測定体制が整っているか

要求品質に対応できる実績があるか

摺動部では摩擦低減のための表面粗さ、金型では外観品質や離型性など、部品によって求められる品質は異なります。対応可能な表面粗さや加工実績のある材質・形状、試作から量産までの対応体制を確認しましょう。

前後の工程を含めて提案できるか

研磨加工は前工程の切削・研削・熱処理が適切でなければ要求品質を満たせない場合があります。切削・熱処理・研削・研磨まで一貫対応できる加工会社であれば、工程間の品質管理がしやすく、納期短縮や品質安定化にもつながります。

品質管理や測定体制が整っているか

高品質な研磨加工を実現するためには、加工技術だけでなく品質管理体制も重要です。表面粗さ測定機や真円度・円筒形状測定機などを用いて仕上がりを確認し、図面や顧客要求を満たしているかを評価します。要求される品質によっては、測定設備や校正管理を含めた品質保証体制が求められる場合もあります。

加工から測定・品質保証まで一貫して対応できる加工会社であれば、品質のばらつきを抑えやすく、安定した製品供給につながります。

仕上げ方法に迷ったら三和ニードル・ベアリングへ

研磨加工は、要求される表面粗さや部品形状、材質によって最適な方法が異なります。三和ニードル・ベアリングでは、研削加工をコア技術として切削加工・熱処理・研磨加工まで社内一貫生産に対応しており、試作段階から量産を見据えた工程設計や加工方法の提案が可能です。

表面品質や加工方法でお困りの際は、ぜひお気軽にご相談ください。

研磨加工についてよくある質問

ここでは、研磨加工に関連してよく寄せられる質問を紹介します。

Q1. 研削加工と研磨加工の違いは何ですか？
Q2. 図面に研磨加工の指示を入れる必要はありますか？
Q3. 研磨加工だけで鏡面仕上げはできますか？

Q1. 研削加工と研磨加工の違いは何ですか？

研削加工は、砥石を用いて材料を削り、寸法精度や形状精度を高める加工です。一方、研磨加工は主に仕上げ工程で行われ、表面粗さや光沢、摺動性などの表面品質を改善することを目的としています。

用途によっては両方の加工を組み合わせることで、高い寸法精度と優れた表面品質を両立できます。

Q2. 図面に研磨加工の指示を入れる必要はありますか？

必要です。研磨加工が必要な場合は、「研磨」の指示だけでなく、必要な表面粗さや研磨対象面を図面上で明確に指定することが重要です。

要求品質が曖昧なままでは、加工会社ごとに仕上げレベルの解釈が異なり、期待する品質が得られない可能性があります。

Q3. 研磨加工だけで鏡面仕上げはできますか？

場合によります。鏡面仕上げは、研磨加工によって実現できることもありますが、前工程の加工精度や材質によって仕上がりは大きく変わります。

切削加工や研削加工の加工痕が大きい場合は、研磨加工だけでは十分な鏡面品質が得られないこともあるため、工程全体を考慮した加工方法の選定が重要です。

まとめ｜研磨加工の基本と活用のポイントを知ろう

研磨加工は、寸法精度や表面品質が求められる精密部品製造において、最終仕上げとして欠かせない加工技術です。さまざまな加工方法があるため、用途や材質に応じた選定や技術者には全体的な視点が求められます。

三和ニードル・ベアリングでは、±0.0001mmの超精密加工に強みがあります。研磨加工や精密仕上げの技術に加え、長年培った研削加工技術を軸とした、精密部品の安定した生産体制が整っております。

社内一貫生産で高品質な製品をご提供しますので、材料やロット数を問わず研磨加工や精密仕上げでお困りの際は、ぜひお気軽にご相談ください。
