研削加工における表面粗さ（Ra・Rz）とは？図面指示と仕上げ精度のコツ
- 加工技術
表面粗さを示すRa・Rzは、研削加工における単なる仕上げ数値ではなく、設計判断に直結する重要な指標です。表面粗さは摺動性能や耐久性に影響しますが、要求性能に見合った設定が必要であり、単に小さいほど良いわけではありません。
本記事では、研削加工における表面粗さの基本と、図面指示で失敗しないための考え方を整理します。
【関連記事】
研削加工とは？種類や特徴・切削加工との違いまでわかりやすく解説
研削加工における表面粗さの基本
表面粗さは、外観品質だけでなく機能や信頼性に関わる設計パラメータです。
ここでは研削加工において表面粗さがどのような意味を持つのかを整理します。
- 表面粗さは研削加工の品質評価指標のひとつ
- 同じRa値でも研削加工と切削加工では表面性状が異なる
表面粗さは研削加工の品質評価指標のひとつ
表面粗さは、JIS B 0601で定義される輪郭曲線に基づく評価指標です。
- Ra（算術平均粗さ）：基準長さにおける粗さ曲線の高さの絶対値の平均。
- Rz（最大高さ）：基準長さにおける粗さ曲線の山高さの最大値と谷深さの最大値との和。
つまり、Raは、表面全体の凹凸傾向を把握するのに適しています。
一方Rzは、局所的な突出部や深い谷の影響を受けやすく、最大高さに近い凹凸の存在を反映しやすい特徴があります。
研削加工では、寸法公差や真円度・円筒度などの形状精度と並び、表面粗さが機能品質を左右します。特にシャフトや軸受などの摺動部品では、微細凹凸が実接触面積や油膜形成挙動に影響します。
同じRa値でも研削加工と切削加工では表面性状が異なる
Raは凹凸の平均値を示す指標ですが、表面形状の凹凸分布までは表していません。研削加工は砥粒による微細除去のため、ランダムで均質な凹凸になりやすい傾向があります。
一方、切削加工では送り方向に沿った周期的な加工痕が形成されます。
その結果、同じRa値でも突起形状や谷の深さ分布が異なり、油膜保持性や初期なじみの挙動に差が生じる場合があります。また、研削方向と直交方向によっても数値は変化するため、Raの数値だけでは評価しきれない表面性状の違いがあるのです。
【関連記事】
研削加工と切削加工の違いとは？精密加工における使い分けのポイント

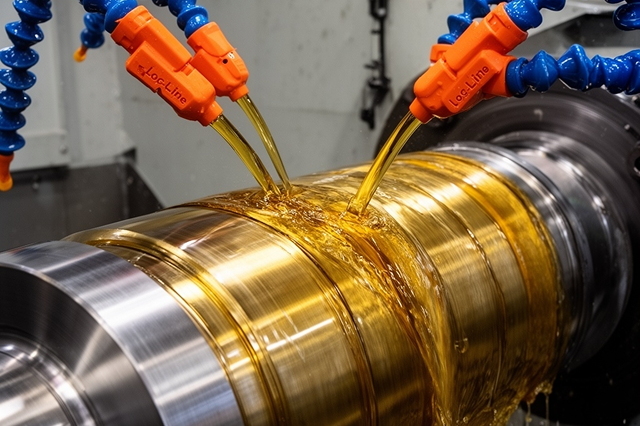

研削加工で表面粗さが重視される理由
ここでは、なぜ研削加工で表面粗さが重視されるのかを、機能面から整理します。
- 摺動性能に影響する
- 摩耗・焼付きに影響する
- 寿命や信頼性に影響する
摺動性能に影響する
摺動部では、表面の微小突起が実際の接触点となります。粗さが大きいと接触は局所化し、摩擦抵抗や振動が増加する可能性があります。
一方で、過度に滑らかな表面では、油膜保持に寄与する微細凹部が不足し、境界潤滑域で不利になる場合があります。
そのため、研削加工の際に重要なのは表面粗さの最小化ではなく最適化です。荷重、滑り速度、PV値、潤滑方式（油潤滑・グリース潤滑など）との整合が不可欠です。
摩耗・焼付きに影響する
突出した突起は局所的な応力集中を生み、凝着摩耗や焼付きの起点となる場合があります。しかし、Raは平均値であるため、局所的な深いキズや高い突起については十分に評価できません。
そのため、評価指標の選択自体が、リスク管理設計には欠かせません。
もし、焼付きリスクやキズ管理を重視する用途では、Rzや最大高さ系指標を併用することが有効です。
寿命や信頼性に影響する
表面粗さの管理は、耐久設計の一要素として重要です。表面の微小欠陥は、繰り返し荷重下で応力集中の起点となる可能性があります。特に高サイクル用途では、粗さ分布が疲労寿命に影響する場合があるのです。
また、初期なじみが過度に進むと寸法変化や振れ増加につながることもあります。

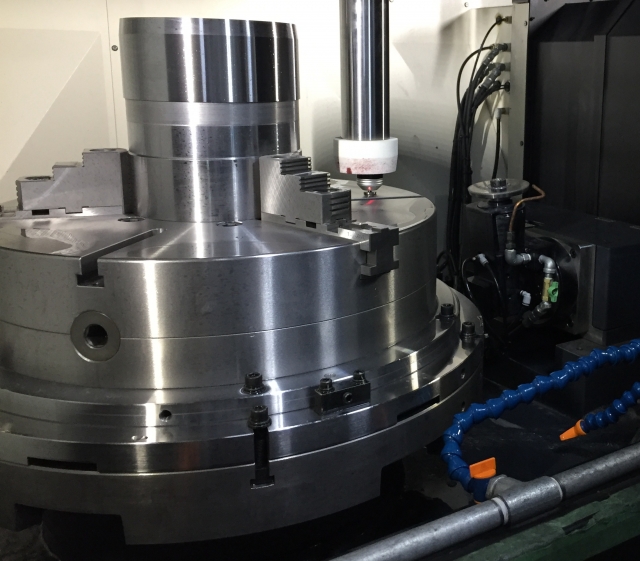

研削加工の表面粗さは「数値」より「目的」が重要
研削加工を行う製品について、単純に表面粗さを厳しく指定することが必ずしも性能向上につながるわけではありません。
ここからは、図面指示で注意したい点について整理します。
- 例1：摺動性能を重視したい場合
- 例2：外観・キズ防止を重視したい場合
- 例3：寿命・耐久性を重視したい場合
例1：摺動性能を重視したい場合
焼付き防止を目的にRaを極端に小さく設定する場合があります。しかし、流体潤滑域で十分な油膜が形成される条件下では、一定値以下に粗さを下げても摩擦特性や焼付き限界に大きな差が出ない場合があります。
もし粗さだけを厳しく指定すると、砥石粒度の細分化、送り速度の低減、ドレッシング頻度の増加など、加工条件をよりシビアに設定する必要が生じます。その結果、加工時間の増加や管理工数の増大につながり、コストや納期に影響が出る可能性があります。
そこで、荷重やPV値、潤滑方式といった性能指標と粗さの関係を整理した上で、必要十分な数値を設定すると合理的です。
例2：外観・キズ防止を重視したい場合
外観品質を重視してRaのみを指定すると、Raのみの指定では、平均値は規格内でも局所的な線キズが残る可能性があります。Raはあくまでも平均値であり、局所欠陥の評価には不十分です。
もし、外観を重視する用途では、Rzの併用や目視基準の明確化が有効です。
例3：寿命・耐久性を重視したい場合
寿命向上を目的にRaを極端に小さく指定すると、油膜保持ポケットが不足して油膜保持性が低下する可能性があります。
境界潤滑域では、微細な凹部が潤滑安定性に寄与するため、表面粗さ単独ではなく、使用環境と整合しているかの確認が重要です。

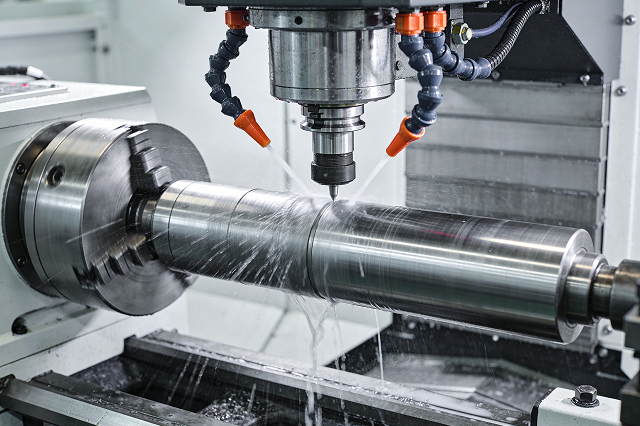

研削加工で仕上げ精度を左右する考え方
表面粗さは加工条件を総合的に踏まえて決めるもののため、表面粗さを指定する際には、加工側の実現性も考慮する必要があります。
- 研削加工で達成できる表面粗さの目安
- RaとRzは評価したいポイントで使い分ける
- 仕上げ精度は表面粗さだけでは決まらない
研削加工で達成できる表面粗さの目安
達成可能な表面粗さは、砥石粒度、結合度、切込み量、送り速度、ドレッシング条件、クーラント供給状態などに依存します。砥石の粒度が細かいほど低いRa値で加工ができますが、目詰まりや発熱管理が課題になります。
また、平面研削と円筒研削、センタレス研削では熱影響や接触条件が異なるため、粗さ傾向も変わります。
そのため、目標Raを設定する際は、加工方法と材質を前提に実現可能な範囲を確認しておくことが重要です。あらかじめ加工先と協議をして、工程変更やコスト増加の有無を把握したうえで数値を決めると後戻りが抑えられます。
RaとRzは評価したいポイントで使い分ける
Raは全体傾向管理に適し、Rzは局所突出部の管理に有効です。また、カットオフ値、評価長さなどの測定条件によっても数値は変化します。そのため、図面指示では、数値だけでなく評価条件も明確化しておくと安心です。
摺動性能を重視する場合はRaを中心として設定し、焼付きやキズ管理を重視する場合はRzを併用するなど、目的に応じた指標選定が必要です。さらに、カットオフ値や評価長さを明示することで、測定結果のばらつきや解釈違いの発生を減らせます。
仕上げ精度は表面粗さだけでは決まらない
表面粗さは仕上げ精度の一部にすぎません。形状誤差（真円度・平面度）やうねり成分も性能に影響します。粗さのみを厳しくしても、形状精度が不足していれば局所接触が発生するため、総合的な精度設計が不可欠です。
仕上げ精度を確保するためには、粗さを厳しくする前に、真円度や平面度などの形状管理レベルが機能条件を満たしているかの確認が欠かせません。
機能要求に基づいて表面粗さや、形状精度、寸法公差のバランスを取ることが重要です。
研削加工や表面粗さに関してよくある質問
ここでは、研削加工や表面粗さに関してよくある質問について整理します。
Q1. 研削加工はどんな部品で表面粗さが重要になりますか？
Q2. 研削加工ではどの程度の表面粗さまで対応できますか？
Q3. 図面でRaだけ指定すれば表面品質は保証できますか？
Q1. 研削加工はどんな部品で表面粗さが重要になりますか？
相手部品と接触・摺動するモーターシャフトや軸受、油圧・空圧シリンダーロッド、メカニカルシール接触面、ガイドポストや摺動ブッシュ、精密スピンドルなどは、表面粗さの精度が摩擦係数、振動、発熱、漏れ性能に直結します。
一方で、非接触部や単なる位置決め部では過度な粗さ指定は不要な場合もあります。
Q2. 研削加工ではどの程度の表面粗さまで対応できますか？
材質、形状、砥石条件、設備の精度などの条件により変動しますが、一般的な精密研削では以下がひとつの目安です。
- 一般精密研削：Ra 0.4～0.8μm
- 仕上げ研削：Ra 0.1～0.4μm
- 高精度研削：Ra 0.05 μm以下
Q3. 図面でRaだけ指定すれば表面品質は保証できますか？
保証できません。Raは平均値のため、局所的な深いキズや極端な小山、異常なスクラッチがあっても規格内に収まる場合があります。
焼付きやシール性を重視する場合は、Rzの併記やカットオフ値明示、測定方向指定、研削方向の指定などが必要になることがあります。

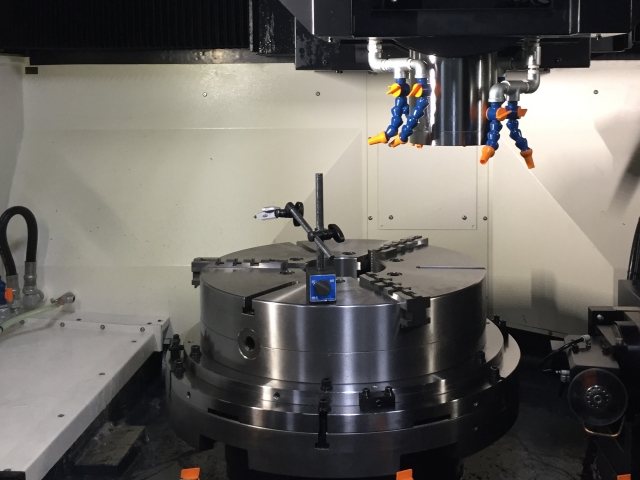

まとめ｜研削加工の表面粗さ設定は目的で考え方を変える
研削加工における表面粗さは、単なる仕上げ数値ではなく、機能に直結する設計条件です。Ra・Rzの特性を理解し、目的に応じて使い分けることが重要です。
三和ニードル・ベアリングでは、センタレス研削をはじめとする高精密研削技術により、用途に応じた面粗さ管理と形状精度の両立を実現しています。表面粗さの設定でお悩みの際は、ぜひお気軽にご相談ください。
