小ロットの試作でも精密加工の技術検証は可能！主な加工と発注のコツ

CADやCAEなど設計ツールの高度化により、試作レスでの設計検証も普及しています。しかし、回転機構や位置決め機構など、機能精度が製品性能に直結する部品では、試作品を作って検証する工程が重要です。

特にシャフトやリードスクリューなどの精密部品では、寸法公差だけでなく真円度・円筒度・表面粗さなどの幾何精度が機能に大きく影響します。

そのため、設計段階で想定した性能が実際の部品で再現できるかを確認するためには、精密加工による試作が欠かせません。

本記事では、小ロットの試作でも精密加工が必要となる理由や、試作段階で注意すべき加工設計のポイント、さらに精密部品を発注する際の流れについて解説します。

〜三和ニードル・ベアリングの試作について〜

加工委託を受けるだけではない
構想から量産まで伴走する、精密加工の「開発パートナー」へ。

新製品開発における試作や小ロット加工。限られた納期や予算の中で「量産化の壁」をいかに越え、シビアな機能要件をクリアするかが設計・開発段階では重要です。

当社は、図面を受け取って加工するだけの「試作屋」ではありません。
最大の強みは、お客様の構想・企画・開発といった最上流から入り込むサポート体制です。

他社では対応が難しいシビアな精密加工も、開発現場のあらゆる「困った」を解決するパートナーとして全力でお応えします。

【関連記事】
最小1個から試作対応

量産を見据えた「小ロット試作」3つの考え方

製品開発の試作段階では、とりあえず形を確認するためだけに加工が行われるケースも少なくありません。

しかし、量産と異なる条件でとりあえずの加工を行ってしまうと、いざ量産へ移行した際に「精度が出ない」「コストが合わない」といった深刻な課題が発生します。本当に価値のある試作とは、量産時に発生しうる課題を事前に潰すことにあります。

ここでは、単なる削り出しで終わらせないための、小ロット試作における精密加工の「3つの考え方」を整理します。

1. 試作の役割と目的
2. 小ロットの試作と量産で異なる加工設計の考え方
3. 試作で対応可能な公差や熱処理の条件設定

1. 試作の役割と目的の明確化

試作は、単なる形状確認だけではなく、設計した部品が想定どおりの機能や性能を発揮するかを確認する目的で作られます。実際の使用条件を想定した動作確認や組立検証を行うことで、量産前に設計上の問題を発見できる点が重要です。

例えば回転機構部品の場合、図面上の寸法が正しくても、真円度や同軸度、表面粗さなどの幾何精度が影響して、実際に回転させた場合に振れや摩擦が発生することがあります。

そこで、部品の加工精度が機能性能に直結する場合には、試作段階であっても量産を見据えた精密加工による検証が重要になります。

また、詳細設計を進める前段階として、あえて厳しい精度で性能向上の余地を確認したり、逆に精度を緩めても機能が成立するかを確認してコストダウンの糸口を探ったりと、目的を明確にした試作の使い分けが成功の鍵です。

2. 小ロットの試作と量産で異なる加工設計の考え方

小ロットの試作では機能検証を目的として加工が行われますが、量産では「同じ品質の部品を、いかに安く安定して製作するか」という工程設計が重要になります。主な違いは以下のとおりです。

試作でうまくいった加工方法が、そのまま量産で通用するとは限りません。だからこそ、当社では試作の段階から量産時の加工効率やコストを見据えた図面提案（VA/VE提案）を行っています。

3. 試作で対応可能な公差や熱処理の条件設定

試作段階では、図面公差や熱処理条件が完全に確定していない場合も多くあります。しかし、精密部品では公差設定や熱処理条件が加工方法に大きく影響するため、試作時点でもある程度の条件設定が必要です。

試作段階で「どこまで本番の精度と工程を再現するか」を整理しておくことが、量産時の品質安定につながります。

例えばシャフト部品の量産では、焼入れ後の歪みを考慮して研削仕上げを行うことが一般的です。この場合、試作段階でも熱処理後の寸法変化を考慮した加工工程の検討が必要です。

また、真円度や表面粗さなどの要求が厳しい場合には、切削加工だけでなく研削加工やラッピングなどの仕上げ工程を含めた検証が必要になることもあります。

当社では、未確定な要素が多い設計初期段階からお客様と綿密なすり合わせを行い、適切な熱処理条件や現実的な公差設定のアドバイスを通して、手戻りのないスムーズな開発をサポートしています。

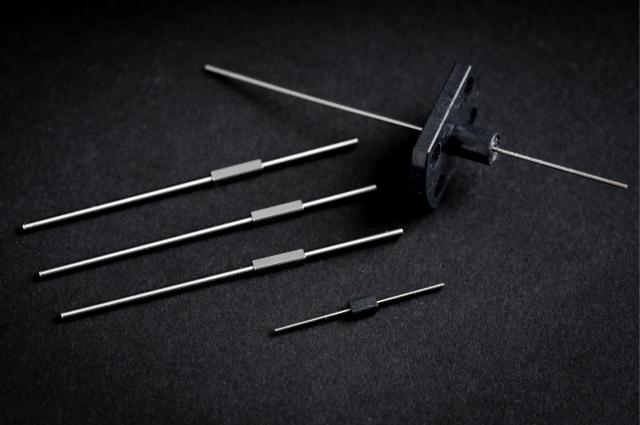

試作段階で精密加工が求められる主な部品の種類

試作や小ロット生産の段階で、なぜ限界ギリギリの精密加工が求められるのでしょうか？

それは、単なるサイズの正確さ（寸法公差）だけでなく、真円度や平行度といった「幾何公差」、そしてミクロン単位の「表面粗さ」が、最終的な製品のパフォーマンスや寿命に直結するからです。

量産開始後に不具合が発覚する大きな手戻りを防ぐため、試作段階で特にシビアな精度検証が必要となる代表的な4つの部品群を解説します。

1. 回転機構部品（シャフト・ローラーなど）
2. 位置決め機構部品（リードスクリュー・すべりねじなど）
3. 摺動（しゅうどう）部品・嵌合（かんごう）部品
4. 微細・小径精密部品

回転機構部品（シャフト・ローラーなど）

モーターの軸（シャフト）や搬送用のローラーといった回転機構部品では、真円度（どれだけ真ん丸か）、円筒度、同軸度（軸の中心がズレていないか）などの幾何精度が、回転性能そのものを左右します。

特に、高速回転するモーターやベアリング周辺の部品では、わずか数ミクロンの振れや歪みが、大きな振動（ビビリ）や異音、早期摩耗の原因となります。

試作・小ロット加工のポイント
シャフトやローラーなどの回転機構部品は、わずかな歪みが致命的な動作不良につながります。

そのため旋盤加工だけでなく、さらに精度の高い「センタレス研削加工（心なし研削）」などを用いて極めて高い真円度と滑らかな表面仕上げを実現し、実際の回転状態や耐久性をテスト検証することが不可欠です。

【関連記事】
モーターシャフトとは？特徴や設計・加工で失敗しないための注意点

位置決め機構部品（リードスクリュー・すべりねじなど）

半導体製造装置や医療機器、光学機器などの内部で使われる位置決め機構部品では、ミクロン単位での正確な動き（送り精度）が要求されます。

寸法精度が完璧でも、ねじのピッチ精度や表面の滑らかさが不足していると、「バックラッシュ（機械の隙間によるガタつき）」が発生し、正確な位置決めができません。

試作・小ロット加工のポイント
試作段階から本番と同じ材質・同じ高精度加工を用いて、実際の送り精度、摩擦特性、ガタつきの有無をシビアに確認し、設計へフィードバックすることが重要です。

【関連記事】
リードスクリューとは？仕組み・種類・用途と加工のポイントを解説

すべりねじとは？種類・用途とボールねじとの違いをわかりやすく解説

摺動（しゅうどう）部品・嵌合（かんごう）部品

ピストンとシリンダー、ブッシュやスリーブなど、部品同士がこすれ合いながら動く「摺動部」や、隙間なくピッタリとはめ合わせる「嵌合部」の部品群です。

これらの部品は、クリアランス（隙間）の設定や表面粗さが適切でないと、動きが渋くなったり、摩擦熱による「焼付き」や「かじり」が発生したりして一瞬で破損に繋がります。

試作・小ロット加工のポイント
図面上の計算だけでなく、実際の小ロット試作を通じて現物同士の「すり合わせ」を行い、最適な公差（クリアランス）の適正化を図ることが量産成功の鍵を握ります。

微細・小径精密部品（マイクロ部品・細穴ノズルなど）

医療用カテーテルの先端部品や、極小のセンサー部品、細径のピンなど、肉眼では見えにくいレベルの微細・小径部品です。

細くて長い（L/D比：外径に対する長さの比率が大きい）部品は、加工時の刃物の押し当てによる「たわみ（逃げ）」や、わずかな工具摩耗の影響をダイレクトに受けるため、指定通りの精度を出すのが極めて困難です。

試作・小ロット加工のポイント
量産化を見据え、試作段階で「材料をどう支持するか」「どの順番で削ればたわまないか」といった最適な加工プロセス（工法）を確立しておくことで、量産時の歩留まり（良品率）低下を未然に防ぎます。

精密加工部品の試作を行う際の流れ

精密部品の試作では、単に図面どおりに加工するだけではなく、設計意図や使用条件を踏まえた加工検討が重要になります。

特に回転機構や位置決め機構に関わる部品では、加工方法や工程設計によって最終的な精度や機能が大きく変わるため、試作段階から加工メーカーと連携しながら進めることが望ましいといえます。

ここでは、精密加工部品の試作を行う際の流れについて紹介します。

1. 打ち合わせ
2. 図面作成
3. 発注
4. 製品加工・検査・納品
5. 評価

1. 打ち合わせ

試作の初期段階では、部品の用途や要求性能、想定される使用環境などを整理し、加工メーカーと共有します。

特に精密部品の場合は、図面だけではどこの幾何公差が特に重要なのかなどが伝わりにくい場合があります。そのため、量産を見据えている場合には、試作段階から量産工程の検討を行うことが重要です。

回転部品なのか、位置決め機構なのか、摺動部品なのかといった用途や構造を共有することで、適切な加工方法や工程設計の検討が可能になります。

2. 図面作成

試作加工では、設計図面の完成度が加工品質に大きく影響します。寸法公差や材料指定だけでなく、必要に応じて幾何公差や表面粗さなどの指示を明確にすることで、加工内容を具体化できます。

ただし、試作段階では設計が完全に確定していない場合も少なくありません。そのような場合でも、機能上重要な部分の公差や精度条件を優先的に設定することで、実際の機能検証に必要な部品を製作することができます。

3. 発注

図面や仕様を整理して、発注を行います。精密部品の場合、材質や熱処理条件、仕上げ工程などによって加工方法が変わるため、事前に加工可能範囲や納期、コストの確認を行うことが重要です。

特に小ロット試作では、単品加工や特殊段取りが必要になる場合があり、量産とは異なるコスト構造になります。そのため、試作の目的や量産計画を明示して依頼することで、適切な加工方法が検討しやすくなります。

4. 製品加工・検査・納品

加工工程では、旋盤加工やフライス加工などの切削工程に加え、研削加工や熱処理などを組み合わせて精度を確保します。完成品は、寸法検査や幾何精度の測定を行ったうえで納品されます。

なお、回転部品や嵌合部品では、組立時の回転性能や嵌合状態を想定した精度確認を行う場合もあります。

5. 評価

納品された試作部品は、実際の装置や機構に組み込んで評価を行います。ここでは、動作性能や耐久性、組立性などを確認し、設計や加工条件に改善点がないかを検討します。

試作評価の結果によって、図面公差の見直しや加工方法の変更などを行い、量産設計へ反映させることが一般的です。このような検証を経て、安定した量産工程の構築が可能になります。

精密加工の試作や小ロット加工でよくある質問

精密加工の試作や小ロット加工では、コストや精度、設計条件などについて多くの疑問が寄せられます。

ここでは、設計者や開発担当者からよくある質問を紹介します。

Q1. 小ロットの加工や試作で精密加工の場合、単価は高くなりますか？
Q2. 精密加工の試作から量産へ移行する場合の注意点は何ですか？
Q3. 試作時に図面が未確定でも精密加工の相談は可能ですか？

Q1. 小ロットの加工や試作で精密加工の場合、単価は高くなりますか？

生産数量に関わらず、加工段取りや治具準備などの初期工程には一定のコストがかかります。そのため、数量が少ないほど1個あたりの単価に占める割合が大きくなり、小ロットの試作加工では量産品と比較して単価が高くなる傾向があります。

Q2. 精密加工の試作から量産へ移行する場合の注意点は何ですか？

試作として単品加工で対応できた内容でも、量産でも安定して同じ品質の製造ができるとは限りません。そのため、量産移行時には工程の安定性や加工時間の最適化を考慮した工程設計が求められます。

熱処理や研削加工などの工程順序によって寸法や精度に影響が出る場合もあるため、試作段階から量産を見据えた工程設計を検討することが重要です。

Q3. 試作時に図面が未確定でも精密加工の相談は可能ですか？

多くの加工メーカーでは、設計途中であっても加工の相談に対応しています。早い段階から加工方法や公差設定を検討することで、安定した生産を目指した加工仕様を検討することが可能です。

必要な機能精度から適切な公差設定を提案したり、加工しやすい形状の提案が受けられることもあるため、設計と加工の両面から試作を検討することが重要です。

まとめ｜重要部品では小ロットの試作でも精密加工を前提に検討しよう

試作では、実際の機能を満たす加工精度や工程条件の検証が重要です。特に回転機構や嵌合部品などの精密部品では、寸法公差だけでなく真円度や表面粗さといった幾何精度が性能に大きく影響します。

精密部品の開発では、試作段階から加工精度を検証しておくことが、量産時の品質安定につながります。小ロットの試作を加工する場合でも段取りや治具準備など、量産を見据えた工程設計や加工条件の検討を試作段階から行うことで、量産移行時の品質安定化やトラブル発生の未然防止を図りましょう。

三和ニードル・ベアリングでは、最小1個から小径シャフトや精密部品などの試作加工に対応しています。設計段階からの加工相談や工程検討にも対応していますので、精密部品の小ロット試作をご検討の際は、ぜひお気軽にお問い合わせください。
