金属加工の試作とは？費用変動の理由やコストダウンのポイントを解説

金属加工の試作は、量産前に品質や加工可否を見極める重要な工程です。しかし実際には、「試作費用が想定以上にかかる」「どこまで検証すべきかわからない」といった悩みも少なくありません。

本記事では、金属加工における試作の目的や種類、費用が変動する理由を整理し、設計段階から実践できるコストダウンのポイントまでわかりやすく解説します。

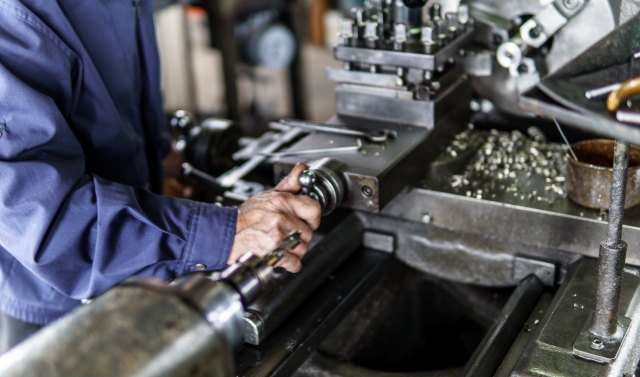

金属加工の試作とは？目的と基本プロセス

金属加工における試作は、量産前に機能検証・形状確認・加工可否の評価を行う重要な工程です。特にシャフトやローラーなど精密部品では、寸法精度や材質選定が製品性能を大きく左右するため、試作段階での適切な検証が不可欠です。

ここでは金属加工における試作の基本と目的を整理します。

1. 金属加工で試作を行う目的
2. 試作段階で重視すべき精度・材料・工程設計

金属加工で試作を行う目的

金属加工における試作の主な目的は、設計どおりの形状・性能が実現できるかを量産前に確認することです。
図面上では成立している設計でも、実際の加工では精度不足や歪み、強度不足といった課題が発生することがあります。試作段階でこれらの問題を把握することで、量産後の手戻りやコスト増加を防ぐことが可能です。

また、加工方法や工程設計の妥当性を検証する意味でも、試作は重要な役割を果たします。

試作段階で重視すべき精度・材料・工程設計

試作段階では、量産時の品質や安定性を見据え、精度・材料・工程設計を具体的な項目レベルで確認することが重要です。

精度
寸法公差（外径・内径・全長など）、真円度・円筒度・同軸度、表面粗さ（Ra／Rz）、熱処理後・研削後の寸法変動量

材料
使用環境に対する強度・耐摩耗性、熱処理適性（焼入れ性・歪みやすさ）、難削性による加工負荷、量産時の材料安定調達性

工程設計
切削→熱処理→研削の工程順序、仕上げ代の設定、試作と量産で乖離しない工法選定、歪み・反りを抑える加工条件・治具設計

金属加工における試作の種類

試作には、開発段階に応じて形状検証、性能評価、量産前の確認など複数の種類があります。目的によって必要な精度や加工方法が異なるため、最適なアプローチを選ぶことが設計段階のリスク低減につながります。

1. 形状検証用試作
2. 性能評価用試作
3. 量産前試作

形状検証用試作

形状検証用試作は、外観や寸法、組付け性を確認することを目的とした試作です。設計初期段階で行われることが多く、短納期で対応できる切削加工が中心となります。この段階では高精度よりも形状再現性が重視され、設計変更を前提にした柔軟な対応が求められます。

早期に形状を確認することで、後工程での大幅な修正リスクを低減できます。

性能評価用試作

性能評価用試作では、実使用環境を想定し、熱処理や研削を含めた本仕様に近い工程で試作を行います。耐摩耗性や強度、精度の到達性など、製品性能に直結する要素を検証することが目的です。

シャフトやローラーなどの精密部品では、この段階で精度や耐久性を確認することで、量産移行時の品質トラブルを抑えることができます。

量産前試作

量産前試作は、量産と同一、または量産に近い工法・条件で製作を行い、品質の安定性や歩留まりを確認する施策です。治具や加工条件を含めて検証することで、量産時のコストや生産性の見極めが可能です。

この段階での検証が不十分だと、量産開始後に品質不良やコスト増加が発生するリスクが高まります。

金属加工における試作のコスト構造と価格が変動する理由

金属加工の試作にかかる費用は、明確な相場ではなく仕様に応じた個別見積りが一般的です。ここでは、試作におけるコストの構造と価格が変動する要因について解説します。

1. 試作コストを構成する主要要素
2. コストを押し上げる要因
3. 試作段階でできるコスト最適化

試作コストを構成する主要要素

試作コストは、主に以下の要素で見積もられます。

例えば、難削材を使用する場合は加工時間や工具摩耗が増加し、コストが上がりやすくなります。また、寸法公差が厳しいほど仕上げ工程が増えて工数も増加します。

ロット数が少ない場合は段取り費の比率が高くなるため、単価が高くなる傾向があります。

コストを押し上げる要因

試作コストが上昇する要因には以下のようなものがあります。

【関連記事】
難削材チタンにおける歩留まり50% 改善。段付き中空シャフトの工法提案の経緯について

試作段階でできるコスト最適化

金属加工の試作費用が高いと感じる場合、設計や行程の見直しで改善できる場合があるため、検討の余地があります。

• 過度な公差指定の緩和
• 標準材・汎用材の採用
• 工程を見直し、切削と研削の役割分担の最適化
• 試作時点で適切な量産工程を検討して、後工程の歩留まり改善を検討

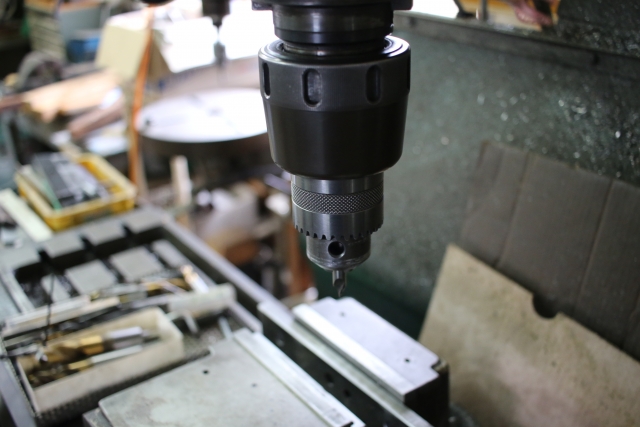

金属加工の試作で行う代表的な加工方法

精密シャフトやニードルローラーなどの小径金属部品は、厳しい寸法公差が要求されるため、試作段階でも量産同等の工程設計が求められます。

ここではシャフト・ローラー試作を例に代表的な加工法と使い分けの考え方を整理します。

1. 切削加工：小ロット試作と複雑形状
2. 研削加工：高精度
3. 熱処理・表面処理：材料特性の最適化

切削加工：小ロット試作と複雑形状

切削加工は比較的加工する形状の自由度が高く、小ロット試作や複雑形状の再現に適した加工方法です。設計変更にも柔軟に対応できるため、試作段階で多く採用されます。

一方で、切削のみでは精度に限界がある場合もあり、高精度が必要な部品では研削加工との併用が検討されます。用途や要求精度に応じた使い分けが重要です。

【関連記事】
切削加工とは？種類や特徴から製作できる代表的な部品例までを徹底解説

研削加工：高精度

研削加工は、真円度や表面粗さなど高精度が求められる部品に適した加工方法です。特にシャフトやローラーなど回転部品では、精度の高さが性能に直結します。

切削加工と比較すると加工時間は長くなりますが、精度・品質面での優位性があり、試作段階から量産品質を確認する目的で選ばれることがあります。

【関連記事】
研削加工とは？種類や特徴・切削加工との違いまでわかりやすく解説

熱処理・表面処理：材料特性の最適化

熱処理や表面処理は、部品に必要な強度や耐摩耗性を付与するために行われます。用途に応じた条件設定が重要で、不適切な処理は歪みや性能低下を招く恐れがあります。試作段階で処理条件を検証しておくことで、量産時の品質安定につながります。

【関連記事】
金属熱処理とは？焼入れ・焼戻し・焼なましなど代表的な種類を解説

金属加工の試作で失敗しないための注意点

精密部品の試作では、設計意図の伝達不足や加工できない形状の指示、量産性が考慮されていないなどの問題が発生することがあります。事前の仕様整理が品質・納期・コストにかかわるため、金属加工の試作時点では以下などに注意が必要です。

1. 寸法公差・材質要件の明確化
2. 試作工程の順序最適化
3. 量産を見据えた工法選定の検討

寸法公差・材質要件の明確化

曖昧な設計指示は、加工側の解釈違いを引き起こして品質不良につながる恐れがあります。試作前に、図面上で寸法公差や基準面、材質要件を明確にすることが欠かせません。設計意図の共有により、加工精度のばらつきや手戻りを防ぐことができます。

試作工程の順序最適化

試作では、切削加工から熱処理、研削加工へ進めるなど、歪みや精度到達性を考慮した工程順序の設計が重要です。加工順序を誤ると、熱処理後の歪みが大きくなり、精度不良につながる場合があります。試作段階で最適な工程を確立しておくことで、量産時の品質安定に寄与します。

量産を見据えた工法選定の検討

試作時点で量産工法を想定しておかないと、量産移行時に品質差やコスト増が発生する恐れがあります。試作段階から量産条件を意識した工法選定を行うことで、スムーズな量産立ち上げが可能となります。

金属加工の試作なら三和ニードル・ベアリング

三和ニードル・ベアリングでは、金属加工を用いて精密シャフトやニードルローラーなどを1本から試作対応しています。切削加工や熱処理、研削加工の社内一貫生産体制構築により、高い精度の確保と安定した品質を実現します。

難削材や中空・小径など高難度形状にも対応しており、量産を見据えた工法・材質提案やVA/VEによるコスト最適化も可能です。

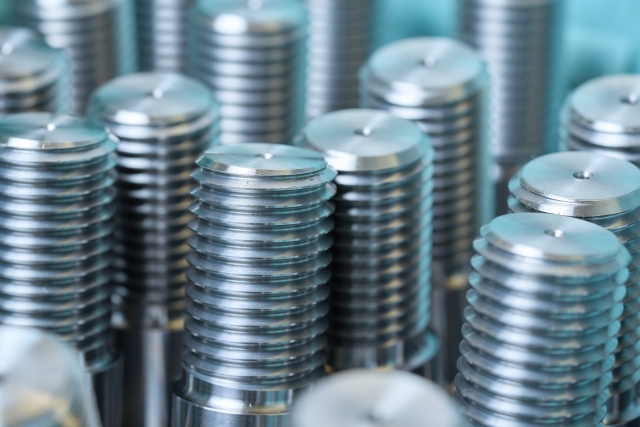

まとめ｜金属加工の試作は設計品質と量産成功を左右する重要工程

金属加工の試作は、設計意図を具現化し、量産時の品質・コスト・納期を安定させるための重要な工程です。試作段階で精度や材料、工程設計を十分に検証することで、量産移行後のトラブルを防ぐことができます。加工方法の特性を理解し、目的に応じた試作を行うことが成功の鍵となります。

三和ニードル・ベアリングでは、精密シャフト・ニードルローラーをはじめとする金属部品の試作を1本から対応しています。図面検討から量産までサポートが可能ですので、金属加工の試作でお困りの場合はぜひお気軽にお問い合わせください。
