回転機構や摺動機構に使用されるシャフトでは、寸法精度だけでなく表面状態も製品性能に大きく影響します。
特にベアリング接触部や摺動面では、わずかな表面粗さの違いが振動や摩耗、寿命に関わることがあるため、安定した性能を維持するのに研磨が欠かせません。
本記事では、シャフト加工における研磨の役割や研削との違い、表面仕上げが性能に与える影響について整理します。実際の高精度シャフト設計における加工技術や注意点や加工実例もあわせて紹介するため、ぜひ参考にしてください。

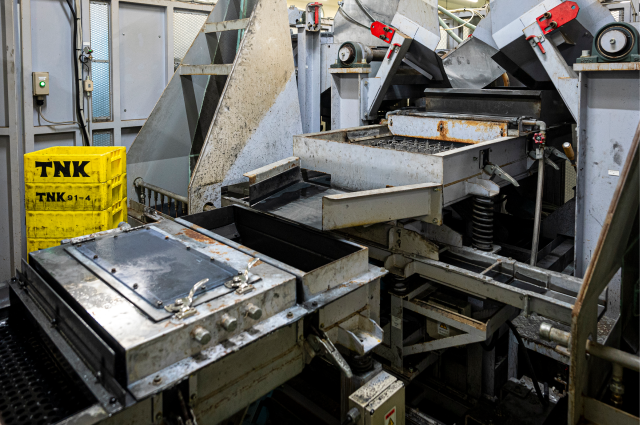

シャフトにおける研磨の役割とは
シャフトの製造工程において、研磨は製品の最終的な品質を決定づける極めて重要なプロセスです。一般的に、旋盤などの切削や砥石による研削が「寸法や形状」を形作るのに対し、研磨は「表面の質」を極限まで高める役割を担います。
シャフトの表面状態は、機械全体のエネルギー効率や静粛性に直結するため、設計意図に合わせた適切な研磨処理の選定が不可欠です。
ここでは、シャフト加工における研磨の必要性と、研削工程との明確な役割分担について詳述します。
- シャフト研磨が必要になる理由
- シャフト工程設計における研削と研磨の役割分担
シャフトに研磨が必要になる理由
研磨の主目的は、表面粗さをナノメートルからミクロン単位で制御し、部品同士の接触状態を最適化することにあります。特に高速回転や往復運動を伴う摺動（しゅうどう）部品として使用されるシャフトでは、表面が滑らかであるほど、摩擦抵抗によるエネルギーロスを低減でき、装置全体の長寿命化を実現できます。
もしシャフトの表面粗さが許容範囲を超えて大きい場合、運用時に以下のような技術的課題が生じるリスクが高まります。
摩耗の進行と焼き付きの発生
表面の微細な凹凸が相手材と局所的に接触し、摩擦熱が発生します。この熱が限界を超えると、振動の増加や異常摩耗を引き起こし、最終的にはシャフトの焼き付きや破損を招く原因となります。
油膜形成の不備による機能劣化
滑らかな表面が確保されていないと、潤滑油が均一に保持されず、安定した油膜形成が妨げられます。油膜切れは周辺部品の摩耗を早めるだけでなく、回転の精度を著しく低下させ、機械全体の信頼性を損なう結果に繋がります。
【関連記事】
研磨加工とは？精密部品に欠かせない工程と技術の基礎知識
シャフト工程設計における研削と研磨の役割分担
高精度なシャフトを効率的に製造する工程設計では、「研削加工による形状の確立」と「研磨加工による表面の仕上げ」という二段階のステップを踏むのが一般的です。それぞれの工程には明確な目的の違いがあります。
研削加工の役割：幾何精度の作り込み
研削加工は、高速回転する砥石を用いてワークの外径寸法を追い込む工程です。この段階での主要なミッションは、外径公差の遵守はもちろん、真円度・円筒度・同軸度といった幾何公差をミクロン単位で正確に確保することにあります。
研削は材料を「削り取る」力が強いため、シャフトの物理的な形状を完成させるためのプロセスと言えます。
研磨加工の役割：表面機能の最適化
一方の研磨加工は、研削後の表面に残る微細な砥石の跡（研削目）や凹凸を整え、表面状態を鏡面に近づける仕上げ工程です。研磨による材料の除去量は極めて微量であり、寸法を大きく変える力はありません。
しかし、表面粗さ（Ra/Rz）を劇的に改善することで、シール性能の向上や摺動抵抗の極小化といった「機能的な付加価値」をシャフトに与える重要な役割を果たします。
【関連記事】
研磨加工と研削加工は違いが分かりにくい？使い分けと設計時のコツ

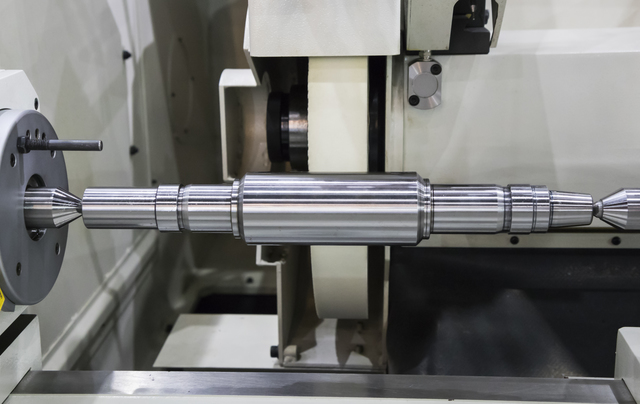

研磨がシャフトの性能を左右する理由
シャフトの研磨は単なる外観仕上げではなく、機械性能に直接関わる重要な工程です。ここでは、研磨がシャフト性能に影響する主な要因を整理します。
- 回転精度は振動や騒音・寿命に影響
- 径相互差と摺動安定性が部品の摩耗や焼き付きに影響
- 小径シャフトほど仕上げが難しい
回転精度は振動や騒音・寿命に影響
特に回転機構や摺動機構では、表面粗さや接触状態が振動、摩耗、寿命などに影響するため、研磨品質が製品性能を左右することがあります。
シャフトの表面状態が不均一な場合、回転時に微小な振動が発生することがあります。こうした振動は機械全体の騒音や性能低下の原因となるだけでなく、長期的にはベアリングや接触部品の寿命にも影響するのです。
特に高速回転する機構では、シャフトのわずかな表面粗さが振動特性に影響します。研磨によって表面の微細な凹凸を整えることで、回転時の接触状態が安定し、振動や騒音の低減につながるのです。
径相互差と摺動安定性が部品の摩耗や焼き付きに影響
径相互差とは、同一シャフト上の複数の径部における微小な寸法差や形状差のことです。径相互差が大きいと、摺動部品との接触状態も不均一となるため、局所的な摩耗や焼き付きが発生する可能性があります。
また、摺動機構の場合、径相互差が大きいとトルク変動や摩擦変化が発生しやすくなり、装置全体の動作安定性に影響を与えます。研磨で表面状態を均一化することで、接触圧力を分散して、摩耗の抑制が図れるのです。
小径シャフトほど仕上げが難しい
小径シャフトでは、工具が触れるわずかな加工力でも部品がたわむ傾向があります。また、ワークの支持方法や研磨条件によっても形状精度や表面状態が大きく変化するうえ、測定精度の確保も難しくなるのです。
そのため、小径シャフトの研磨では、設備はもちろん加工条件と測定管理の両方を適切に設計する必要があります。
シャフトを研磨加工する際の主な加工技術
シャフトの研磨には複数の加工手法が存在し、用途や生産数量、求められる表面品質によって最適な技術を選択する必要があります。単に「磨く」といっても、大量の部品を一度に処理する手法から、ミクロン単位の面粗さを追求する手法まで様々です。
ここでは、シャフトの最終仕上げにおいて代表的な3つの研磨技術について、それぞれの特性と活用場面を整理します。
- バレル研磨：量産シャフト向け
- バフ研磨：外観品質と摩擦低減
- 超仕上げ：接触面の高精度化
バレル研磨：量産シャフト向け
バレル研磨は、専用の容器内にシャフト（被研磨物）とメディア（研磨石）、研磨助剤（コンパウンド）を投入し、容器を回転または振動させることで表面を磨き上げる加工法です。
ワーク同士やメディアが擦れ合う力を利用するため、数百本、数千本といった単位のシャフトを同時に処理できる点が最大のメリットです。この手法は、切削や研削後に残る微細なバリの除去や、鋭利なエッジ部分を滑らかに丸める「R付け」に極めて高い適性を持っています。
一方で、個別の寸法精度を追い込む加工には向かないため、量産品の基礎的な表面調整工程として広く採用されています。
【関連記事】
バレル研磨とは？多用途で活きる表面処理技術と設計上の注意点
バフ研磨：外観品質と摩擦低減

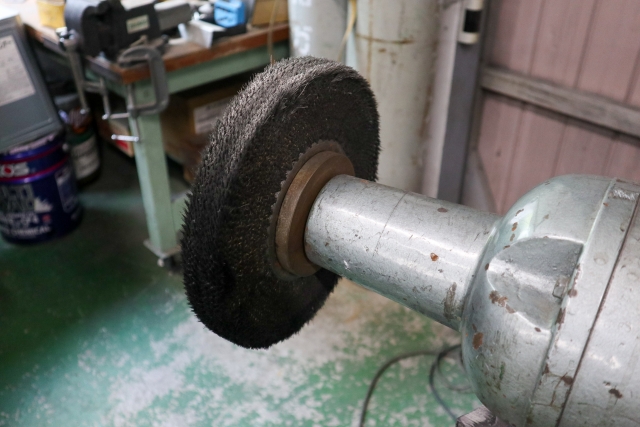

バフ研磨は、綿布、フェルト、ウールなどの柔軟な素材で作られた「バフ」に研磨剤を塗布し、高速回転させながらシャフトの表面に押し当てる加工法です。作業者が手作業で行う場合と、自動機で処理する場合がありますが、いずれも鏡面のような美しい光沢を得るのに非常に効果的です。
外観品質の向上はもちろん、表面の凹凸を極限まで削ぎ落とすことで、摺動時の摩擦抵抗を大幅に低減できます。
装飾性が求められる用途や、オイルシールとの接触部など、滑らかな表面が求められる箇所の仕上げに多用される手法です。
超仕上げ：接触面の高精度化
超仕上げ（スーパーフィニッシュ）は、極細粒の砥石をシャフト表面に一定の圧力で押し当て、ワークを回転させながら砥石を高速で微振動させる特殊な仕上げ加工です。
この手法の最大の特徴は、一般的な研削加工では取りきれない「研削目（微細な山）」を平滑化し、理想的な接触面を作り出せる点にあります。
特にベアリングの接触面やエンジンのクランクシャフトなど、極めて高い摺動特性が要求される部品には欠かせません。超仕上げを施したシャフトは、摩擦による発熱や摩耗が劇的に抑えられるため、機械装置全体のエネルギー効率向上と長寿命化に大きく貢献します。

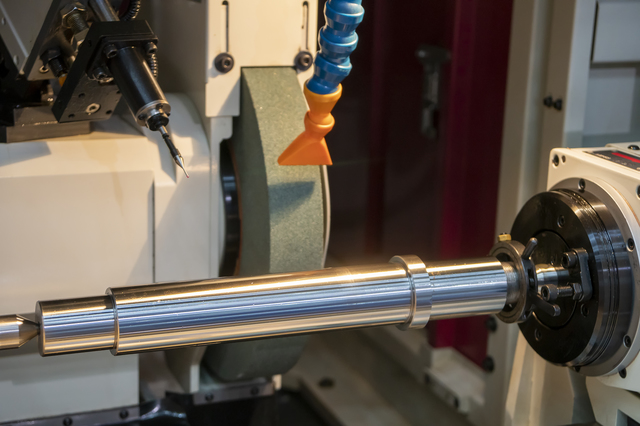

シャフトを研磨する際の注意点
シャフト研磨は表面品質を向上させる重要な工程ですが、加工条件や工程設計によっては品質に影響を与える場合があります。詳しく見ていきましょう。
- 材質と熱処理状態によって研磨条件が変わる
- 研磨しすぎると寸法精度に影響することがある
- 支持方法と加工条件が仕上げ品質を左右する
材質と熱処理状態によって研磨条件が変わる
研磨の難易度や適切な加工条件は、シャフトの材質や熱処理状態により大きく異なります。特に、焼入れ材など硬度が高い材料では、研磨圧力や加工時間の調整が重要です。
また、材料によっては研磨加工により微細な傷がつくこともあるため注意が必要です。
【関連記事】
ステンレス研磨とは？種類・特徴と加工のポイントをわかりやすく解説
研磨しすぎると寸法精度に影響することがある
研磨は基本的に表面仕上げが目的ですが、加工量を大きくしすぎると寸法精度に影響する可能性があります。そのため、高精度シャフトでは研削加工の時点で寸法を整える加工技術が重要です。
研磨を必要最小限にすることで表面粗さの品質が管理しやすくなります。
支持方法と加工条件が仕上げ品質を左右する
小径シャフトでは、支持方法や加工圧力によって部品のたわみが発生しやすいため、表面状態だけでなく形状精度にも影響するため注意が必要です。
部品の条件によっては、研磨を行う際の支持方法や加工条件の設定難易度が高い場合があるのです。
【加工実例】三和ニードル・ベアリングの高精度シャフト仕上げ
精密機器や次世代モビリティの回転機構に使用されるシャフトには、従来の加工限界を超えるサブミクロンレベルの精度管理が求められます。
三和ニードル・ベアリングでは、長年培ったセンタレス研削加工をコア技術に据え、独自の設備開発と厳格な品質管理体制を融合させることで、極小・超精密なシャフト製造を実現しています。
具体的な加工事例を通じ、三和ニードル・ベアリングが提供する高精度仕上げの技術的裏付けを解説します。
- 小径マイクロシャフトの高精度仕上げ
- サブミクロン精度の研削仕上げ
- 社内一貫生産による安定した品質管理
小径マイクロシャフトの高精度仕上げ
外径Φ0.5mmクラス、あるいはそれ以下の極小径マイクロシャフトの製造において、最大の壁となるのが加工中の「たわみ」や「振れ」の制御です。細長いワークは研削時のわずかな圧力で変形しやすいため、一般的な設備では寸法を安定させることが困難です。
三和ニードルベアリングでは、自社開発の加工設備と小径加工に特化したノウハウを駆使し、剛性の低い極細シャフトであっても形状を損なうことなく精密に磨き上げます。
この技術力により、医療機器や精密電子部品に不可欠なマイクロサイズの回転軸において、高い歩留まりと品質安定性を両立しています。
【関連記事】
三和ニードル・ベアリングの小径マイクロシャフトはこちら
小径シャフトの高精度加工とは？製作事例から精度と設計のコツを紹介
サブミクロン精度の研削仕上げ
三和ニードルベアリングの最大の特徴は、世界トップクラスとなる±0.0001mm（0.1μm）レベルの寸法公差および幾何公差を実現する研削技術にあります。
特に真円度0.0001mm、表面粗さRa0.02といった極限のスペックは、他社の追随を許さない独自の研削プロセスによって生み出されます。
研削工程で完璧な幾何公差を作り込んだ上で、用途に応じた超精密な表面仕上げを施すことにより、摩擦ロスを極限まで低減した高精度回転機構向けのシャフトを提供可能です。
分解能0.00001mmの超高精度測定器による全数管理体制が、このサブミクロン精度の信頼性を支えています。
【関連記事】
三和ニードル・ベアリングの技術力
社内一貫生産による安定した品質管理
高品質なシャフト製造において、工程間の連携不足は精度のバラつきを生む大きな要因となります。
例えば、切削、熱処理、研削を異なる企業へ委託した場合、各工程での歪みや取り代の管理が曖昧になり、最終的な品質が不安定になるリスクがあります。
三和ニードルベアリングでは、切削・塑性加工・熱処理・研削・表面処理に至るまで、すべての工程を社内で完結させる「一貫生産体制」を構築しています。
社内の真空炉を用いた最適な熱処理後に即座に精密研削へ移行できるため、熱処理歪みを最小限に抑え、複雑な工程を要するシャフトでも一貫した品質基準で製造することが可能です。
この体制により、短納期対応と100万本に1本の不備も許さない厳格な品質保証を両立しています。
【関連記事】
三和ニードル・ベアリングの品質へのこだわりとは
シャフトの研磨でよくある質問
シャフトの研磨工程に関しては、設計段階や加工検討時に、精度限界や工法の選定基準について数多くの疑問が寄せられます。
ここでは、設計者や技術担当者が直面しやすい代表的な質問に対し、実務的な観点から回答を整理します。
Q1. シャフトの研磨でどこまで精度を高めることができますか？
Q2. シャフトの研磨は寸法公差の調整にも使えますか？
Q3. 小径シャフトでも高精度な研磨仕上げは可能ですか？
Q1. シャフトの研磨でどこまで精度を高めることができますか？
研磨の主要な役割は「表面粗さの改善」であり、シャフトの寸法精度や真円度・円筒度といった幾何公差の基礎は、前工程である研削加工によって決定されます。
研磨単体で幾何公差を劇的に向上させることは困難ですが、±0.0001mmレベルの極めて高い研削精度と、微細な凹凸を除去する超仕上げなどの研磨技術を組み合わせることで、サブミクロンレベルの表面品質を実現可能です。
三和ニードル・ベアリングでは、この研削と研磨の高度な連携により、高精度回転機構に求められる極限の滑らかさを提供しています。
Q2. シャフトの研磨は寸法公差の調整にも使えますか？
一般的に、シャフトの寸法公差をミクロン単位で調整する作業は、研磨工程ではなく研削工程にて行います。
研磨は表面の微細な山を削り取る仕上げが目的であり、材料の除去量は極めてわずかです。大きな寸法補正を研磨で行おうとすると、加工時間が膨大になるだけでなく、かえって真円度や円筒度などの幾何精度を損なうリスクがあります。
そのため、設計図面通りの寸法を作り込むには研削加工を用い、研磨加工はあくまで最終的な表面機能の最適化に特化させる工程設計が最適です。
Q3. 小径シャフトでも高精度な研磨仕上げは可能ですか？
外径が細い小径シャフトは、加工時の圧力によってワークがたわみやすく、支持方法や加圧条件の管理が非常に難しいため、研磨の難易度は飛躍的に高まります。
しかし、ワークの剛性不足を補う専用の支持治具や、微細な振動を制御できる超精密研磨設備、そして長年の経験に基づく加工ノウハウを組み合わせれば、小径シャフトであっても高精度な研磨仕上げは十分に可能です。
三和ニードル・ベアリングでは、Φ0.5mmクラスの極小径部品においても、たわみを抑制しながら均一な表面品質を実現する生産体制を整えています。
まとめ｜シャフト研磨は性能を決める最終仕上げ
シャフトの研磨は、単なる外観仕上げではなく回転性能や摺動性能に関わる重要な工程です。研削加工と適切に役割分担することで、寸法精度と表面品質を両立した高精度シャフトを実現できます。
三和ニードル・ベアリングでは、研削加工をコア技術として、切削加工や塑性加工、熱処理などを含めた社内一貫生産体制を構築しています。小径シャフトや高精度部品の加工でお困りの際は、ぜひお気軽にお問い合わせください。
