シャフトの公差が厳しすぎる？加工できない原因と解決方法を解説
- 部品加工
シャフトの加工では、公差を厳しく設定したにもかかわらず、加工で期待した精度が得られないケースがあります。これは、加工方法や加工熱、工具摩耗といった加工時の制約条件を設計段階で十分に考慮できていないことが影響している恐れがあります。
そのため、回転精度や嵌合精度の要求が厳しいシャフト部品では、加工方法や工程設計を踏まえて公差を検討する必要があります。
本記事では、シャフトの公差が厳しくなる理由と加工上の課題、精度を確保するための対策や工程設計の考え方について解説します。
【関連記事】
産業機器におけるシャフトとは？部品の種類や用途と加工のポイントを解説
シャフトと軸受の種類を解説！それぞれの関係性や役割から使い分けの目安とは？

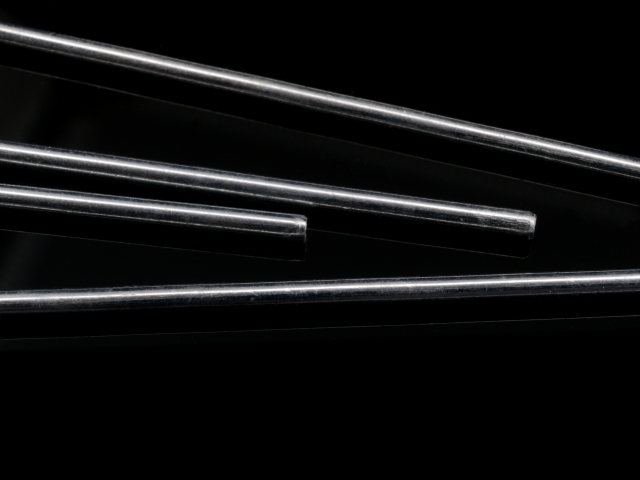

シャフトの厳しい公差とは？
シャフトの公差は回転や位置決め、勘合、摺動など用途によって大きく異なります。しかし、一般的にシャフトは精密部品のなかでも厳しい精度が求められる傾向があります。
条件により違いはあるものの、精密シャフトと呼ばれる部品の目安は以下のとおりです。
- 真直度：1メートルあたり0.03mm以下
- 真円度、同軸度：0.01mm以下
- 寸法公差：±0.002mm未満
一般的に、2ミクロン以下の寸法公差を指定している部品の加工難易度は非常に高くなり、工具摩耗や熱変位、機械剛性の影響を強く受けます。
特に、モーター出力軸やベアリング嵌合部、精密機器の摺動部など、わずかな誤差が性能に直結する箇所ではシャフト部品の公差が非常に厳しい傾向があります。
【関連記事】
精密シャフトとは？高精度シャフトの基礎知識と加工のポイント
小径シャフトの高精度加工とは？製作事例から精度と設計のコツを紹介

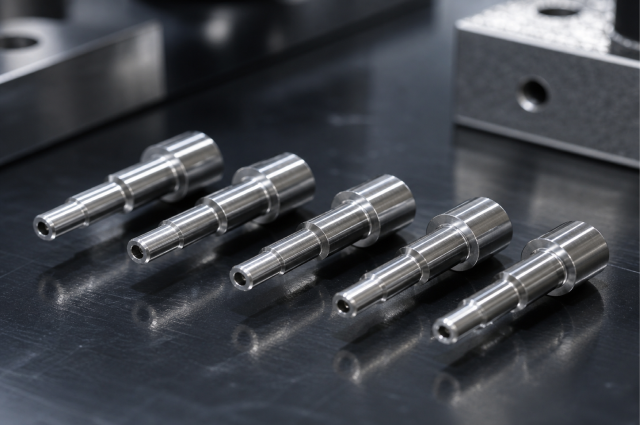

シャフトの厳しい公差を満たすことが難しい理由1：たわみやびびりなどの振動
シャフトの公差が厳しくなる主な理由の1つが、加工中に発生する「たわみ」や「びびり（振動）」です。
特に長尺シャフトや小径シャフトでは剛性が低く、わずかな切削抵抗でも変形や振動が発生しやすいため、寸法精度や真円度に大きな影響を与えます。
つまり、振動をいかに抑えるかが、高精度なシャフト加工を実現できるかどうかの分かれ目になります。
この章では、たわみやびびりなどの振動によりシャフトの公差が厳しくなる背景と対応策を解説します。
- なぜ振動が発生するのか
- 振動を抑えるための具体的な対策
なぜ振動が発生するのか
長尺・小径シャフトは断面積が小さいため剛性が低く、加工中に切削抵抗を受けることでたわみや振動（びびり）が発生しやすくなります。特にL/D比（長さ／直径）が大きく細長い形状ではびびりに注意が必要です。
この振動は表面粗さの悪化だけでなく、寸法ばらつきや真円度低下の原因となります。さらに、切削による発熱によって材料の剛性が一時的に低下すると、振動が増幅されるケースもあり、安定した加工が難しくなります。
振動を抑えるための具体的な対策
振動対策は、まず心押しやセンター支持、振れ止めの活用などで、ワークの支持点を増やして剛性を高めることが重要です。
また、切削抵抗を抑えるために切削用のインサートを逃げ角のあるものにしたり小さなノーズRを持つ工具を選定したりして、びびりの発生を抑制します。さらに、送り速度や切込み量、回転数を最適化し、共振を避ける条件設定を行うことも有効です。

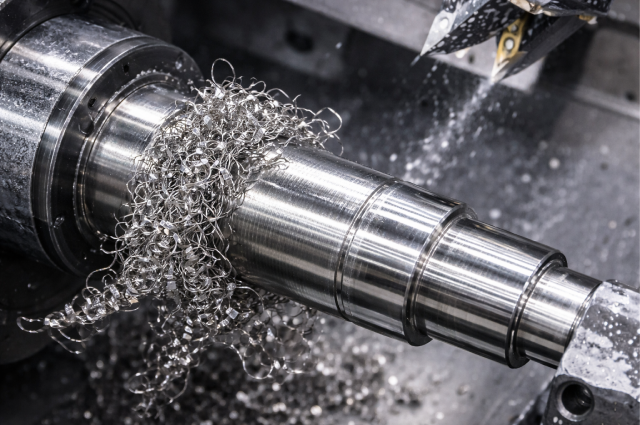

シャフトの厳しい公差を満たすことが難しい理由2：切粉の巻きつき
シャフトの切削加工では必ず切粉が発生しますが、この切粉の処理状態が、そのまま加工精度に影響するケースは少なくありません。特に長尺シャフトでは切粉が長く伸びやすく、適切に処理できない場合、巻きつきによる傷や精度不良の原因になります。
つまり、切粉をいかに安定して排出・分断できるかが、公差を守れるかどうかの重要なポイントになります。
この章では、切粉の巻きつきについて解説します。
- なぜ切粉の巻きつきが起きるのか
- 切粉の巻きつきを防ぐ具体的な対策
なぜ切粉の巻きつきが起きるのか
長尺シャフトの旋盤加工では、切削時に発生する切粉が長くなりやすく、工具やワークに巻きつく現象が発生します。切粉が巻きつくと、ワーク表面に傷が付いたり、工具刃先に負荷が集中して欠損や摩耗を引き起こす原因になります。
また、切粉が排出されず加工点に留まることで切削抵抗が増加し、振動や寸法不良を誘発することもあります。結果として、安定した精度確保が難しくなります。
切粉の巻きつきを防ぐ具体的な対策
対策としては、高圧クーラントを使用して切粉を分断・排出する方法が有効です。7〜15MPa程度の高圧クーラントを適切に当てることで、切粉の絡みを防ぎます。また、チップブレーカ付きインサートを選定し、切粉が細かく分断されるよう調整することも重要です。
さらに、ステップ加工や低周波振動切削などの加工パスの工夫により、切粉の発生形状を制御することで安定した加工が可能になります。

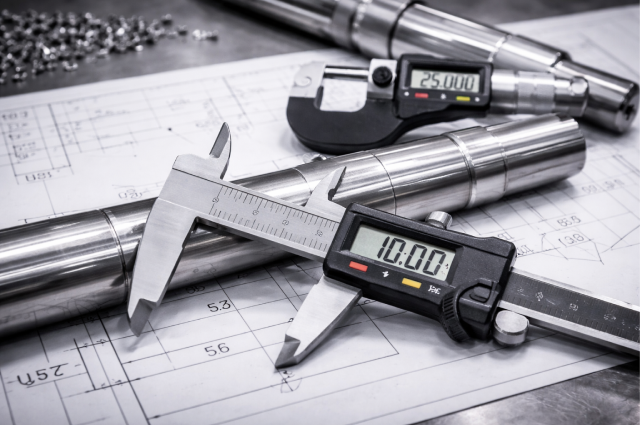

シャフトの厳しい公差を満たすことが難しい理由3：寸法精度のばらつきと設計配慮
公差が厳しいシャフトでは、単に加工条件を最適化するだけでは不十分で、設計段階の考え方そのものが精度に大きく影響します。
特に、設計と加工の前提が噛み合っていない場合、いくら加工条件を調整しても寸法精度のばらつきを完全に抑えることは難しくなります。
この章では、寸法精度のばらつきと設計配慮について解説します。
- なぜ寸法精度のばらつき起きるのか
- 寸法精度のばらつきを無くす具体的な対策
なぜ寸法精度のばらつき起きるのか
長尺シャフトでは、位置によって直径寸法にばらつきやテーパーが生じやすい傾向がみられます。また、チャッキング時の締付けによる歪みや、工具摩耗の進行により、真円度や同軸度が悪化する可能性があるのです。
さらに加工熱や外気温の変化による材料の膨張・収縮や寸法変化にも注意が必要です。段付きシャフトでは隅Rが小さいと応力集中や工具負荷が増加し、精度低下や工具破損の原因となります。
寸法精度のばらつきを無くす具体的な対策
寸法精度の安定化には、加工中の測定データをもとに切削プログラムを補正することが有効です。また、チャックや治具の設計を見直し、ワークへの負荷を分散させることで歪みを低減できます。そして、加工時の工具摩耗を踏まえた、定期的な交換と補正を前提とした工程設計も重要です。
設計時点では、公差を機能に応じた適正な箇所だけに限定し、過剰な精度要求を避ける設計配慮も欠かせません。
【関連記事】
シャフトの切削加工は難しい？設備や精度管理から外注選びまで解説

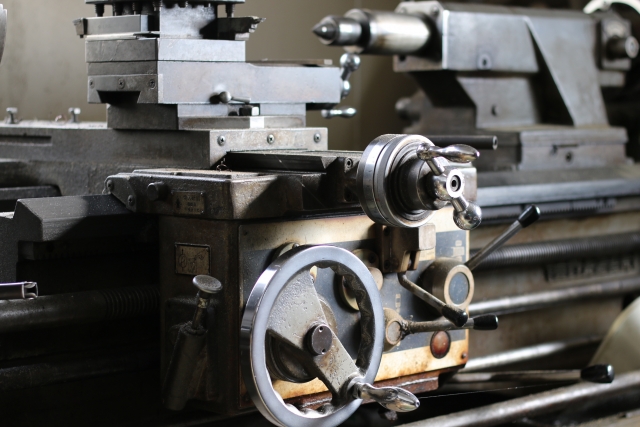

旋盤加工だけでは解決できない課題と対応方法
高精度なシャフトでは、旋盤加工だけで要求公差を満たすことは難しく、研削加工や熱処理、複合加工を組み合わせた工程設計が前提となります。
特にサブミクロンレベルの精度や高い真円度が求められる場合、加工方法を単体で考えるのではなく、工程全体で精度を作り込む視点が重要です。
この章では、旋盤加工だけでは解決できない課題と対応方法を紹介します。
- 研削加工による高精度仕上げ
- 熱処理との組み合わせによる強度確保
- 複合旋盤による工程集約
研削加工による高精度仕上げ
旋盤加工は高能率で汎用性の高い加工方法ですが、仕上げ精度の観点では限界があります。
特にμm単位の寸法管理や高い真円度を安定して実現するには、最終工程での微調整が必要になります。
そこで重要になるのが研削加工です。
旋盤加工後に円筒研削やセンタレス研削を組み合わせることで、微小な歪みや寸法ばらつきを補正し、より高い精度で仕上げることが可能になります。
特に精密シャフトにおいては、研削工程が最終的な精度を決める工程になるケースが多く、表面粗さ（Ra）や真円度の改善にも大きく寄与します。
熱処理との組み合わせによる強度確保
シャフトでは強度や耐摩耗性を確保するために、焼入れ・焼戻しといった熱処理が行われることがあります。
しかし、熱処理は材料特性を向上させる一方で、寸法変化や歪みを伴う工程でもあります。
そのため、高精度なシャフト加工では、熱処理後に再度仕上げ加工（主に研削）を行う前提で工程を設計することが重要です。
この工程設計を誤ると、最終的な寸法公差を満たせないリスクが高くなります。
また、難削材は加工中の加工硬化や工具摩耗の進行も考慮する必要があります。
材料特性と加工工程を切り離さず、順序や条件を含めて最適化することが、安定した精度確保につながります。
【関連記事】
難削材加工とは？加工が難しい理由や加工の対策方法・精度確保のコツを紹介
SUS（ステンレス）シャフトの研削加工事例を紹介！要求される精度と設計時の注意点とは
複合旋盤による工程集約
キー溝加工や穴あけなどの追加工は、一般的には別工程で行われますが、複合旋盤を活用することで一工程に集約できる場合があります。
これにより、段取り替えによる位置ズレや累積誤差を抑え、結果として精度向上につながります。
さらに工程数が減ることで、リードタイム短縮やコスト削減といったメリットも期待できます。
ただし、試作と量産では最適な設備や条件が異なるため、初期段階から量産を見据えた工程設計を行うことが重要です。
単に加工できるかどうかではなく、「安定して再現できるか」という視点で設備選定と工程設計を行う必要があります。
【関連記事】
溝付きシャフトとは？種類・用途・加工精度と設計時の注意点を解説
シャフトの公差が厳しい場合によくある質問
シャフトの公差設計や加工に関しては、多くの現場で共通する疑問があります。
ここでは代表的な質問とその考え方を整理します。
Q1. シャフトの公差が厳しいと何が問題になりますか？
Q2. 旋盤加工で厳しい公差のシャフトを仕上げると、どのような問題がありますか？
Q3. シャフトの公差が厳しいのはどのような用途の場合ですか？
Q1. シャフトの公差が厳しいと何が問題になりますか？
シャフトの公差が厳しいほど、加工難易度が上がり、加工時間や検査工数の増加によるコストが上昇します。さらに、専用治具や高精度設備が必要になると、納期の長期化や対応可能な加工先が限られることがあります。
また、工具摩耗や加工条件の制約により歩留まりが低下し、不良リスクが高まる点にも注意が必要です。
Q2. 旋盤加工で厳しい公差のシャフトを仕上げると、どのような問題がありますか？
旋盤加工のみで厳しい公差を加工しようとすると、加工熱や工具摩耗、機械剛性の影響により寸法ばらつきが発生しやすくなります。そのため、最終的な精度は研削加工や熱処理後の仕上げ工程を前提として設計することが重要です。
Q3. シャフトの公差が厳しいのはどのような用途の場合ですか？
シャフトの公差が厳しくなるのは、回転精度や嵌合精度が求められる用途です。ベアリングとの嵌合部やモーターシャフト、精密機構部品では、わずかな寸法誤差が振動や異音、摩耗の原因となるため、真円度や同軸度を含めた精度の管理が必要です。

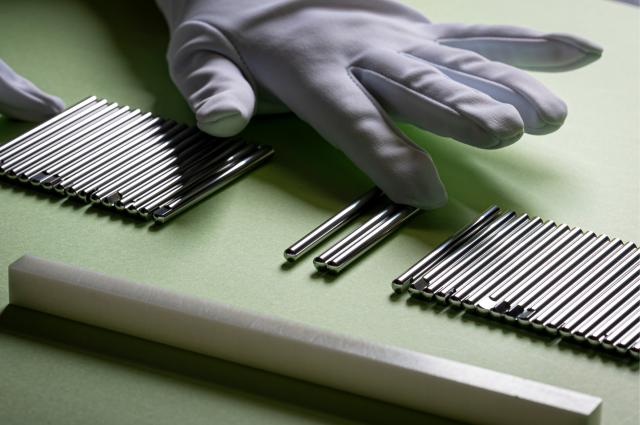

まとめ｜シャフトの公差が厳しい理由を知り適切な対応を取ろう
シャフトの公差が厳しくなる背景には、たわみや振動、切粉処理、寸法ばらつきといった複数の要因が関係しています。これらは設計や旋盤加工だけで解決できるものではなく、研削加工や熱処理など複数の加工を含めた工程全体での最適化が重要です。
三和ニードル・ベアリングでは、サブミクロン精度に対応した研削加工をコア技術とし、切削・熱処理を含めた社内一貫生産体制で高精度なシャフトの加工に対応しています。公差設計や加工でお困りの際は、ぜひお気軽にご相談ください。
