シャフトの試作ならお任せ！試作検証の進め方と発注前に整理すべきことを紹介

「試作品では問題なかったのに、量産に移った途端に寸法ばらつきや曲がりが発生して品質が安定しない」と悩んでいませんか？シャフト製造の現場では、量産移行時のトラブルがよく聞かれます。
試作と量産では加工条件・設備・人員が異なるため、試作段階での確認が甘いと、量産で重大な品質問題に発展しかねません。

シャフトは、外径寸法・真円度・同軸度・表面粗さ・硬度など、複数の品質特性を同時に満たす必要がある精密部品です。だからこそ、試作段階で「何を・どこまで・どう確認するか」を明確にし、量産を見据えた検証を行うことが、後工程のトラブルを未然に防ぐカギとなります。

本記事では、シャフトの試作で悩んでいる方に向けてわかりやすく解説します。

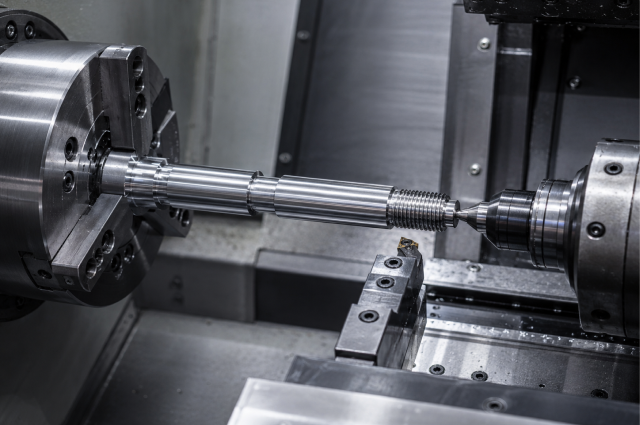

シャフトの試作を行う目的

シャフトとは、機械の内部で回転運動や動力伝達を担う軸部品であり、機械全体の性能と寿命を左右する基幹部品です。モーター・搬送装置・産業機械・自動車・工作機械など、あらゆる機械にシャフトが組み込まれており、わずかな寸法誤差や品質のばらつきが、機械全体の動作不良や寿命短縮につながります。

シャフトに求められる主な品質特性は、以下の通りです。

複数の品質特性を同時に満たすには、設計図面通りに加工できるかを試作段階で確認し、必要に応じて工程設計を見直すことが欠かせません。シャフトの試作では、主に次の3つの目的で検証が行われます。

1. 形状・寸法確認
2. 組み付け・回転確認
3. 量産前の課題抽出

形状・寸法確認

試作で最初に行うべきは、設計図面に記載された形状・寸法・公差が、実際の加工で実現できるかの検証です。図面上では成立していても、実際の加工では設備や工程の制約で実現困難なケースがあります。

たとえば、外径公差が±0.005mmという極めて厳しい指示に対して、旋盤による切削加工だけでは安定した精度を確保できない場合があります。試作段階で実測値を確認し、研削工程の追加が必要かどうかを判断することで、量産時の歩留まり低下や手戻りを防げます。

形状・寸法確認で押さえるべきポイントは以下のとおりです。

• 外径・内径・全長が公差範囲内に収まっているか
• 段付き部の寸法と位置が図面通りか
• テーパー部・R形状・面取りが正確に再現されているか
• 真円度・円筒度・同軸度などの幾何公差が満たされているか
• 表面粗さが要求値に達しているか

実測データを試作段階で蓄積することで、量産設計へのフィードバックが可能になり、「設計図面通りに作れる工程設計」が確立します。

組み付け・回転確認

シャフト単体の寸法が図面通りでも、実際に他部品と組み付けたときに問題が起きるケースは少なくありません。試作段階では、シャフトを完成品の状態に組み付け、実機に近い条件で動作確認を行うことが重要です。

組み付け・回転確認では、次のような項目をチェックします。

• ベアリングとの嵌合：スムーズに挿入できるか、ガタつきがないか
• 軸受との隙間：適正なクリアランスが確保されているか
• ハウジングとの干渉：他部品と接触していないか
• 回転時の振れ：許容範囲内に収まっているか
• 回転時の異音・振動：許容レベル以下か
• 負荷をかけた時の挙動：実稼働条件で問題が出ないか

特に高速回転や高負荷が想定される用途では、実機に近い条件で連続稼働テストを行うことが推奨されます。短時間の動作確認では発見できない問題（発熱・摩耗・振動の蓄積など）が、長時間運転で顕在化することがあるためです。

組み付け・回転確認で問題が見つかった場合は、シャフトの寸法調整だけでなく、相手部品との公差設定の見直しや組み付け工程の改善まで含めて対策を検討します。

量産前の課題抽出

試作段階の最大の目的は、量産移行前に潜在的な課題をすべて洗い出すことにあります。試作1〜数個では発生しなかった問題が、量産で数百〜数千個を作る段階で発生するケースは非常に多く、未然に防ぐためには試作段階での丁寧な検証が欠かせません。

試作段階で抽出すべき情報は以下のとおりです。

• 加工のボトルネック工程：時間がかかる、不良が出やすい工程はどこか
• 管理が難しい寸法・特性：ばらつきが大きくなりやすい箇所
• 工具寿命と交換タイミング：量産時のコストに直結
• 熱処理後の変形量：取り代設定の根拠データ
• 検査方法と判定基準：量産時の品質管理に必要

試作段階で得られた情報を「量産仕様書」「品質管理計画」としてまとめておくと、量産立ち上げがスムーズに進みます。「試作はあくまで量産の準備段階」という意識で臨むことが、安定品質を実現する第一歩です。

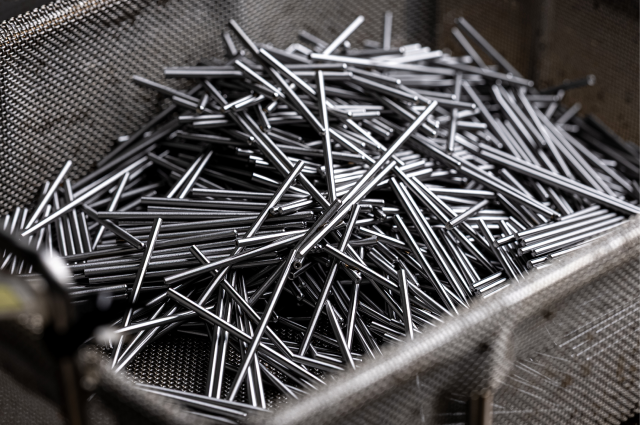

シャフトの試作から量産移行時に起こりやすい問題

シャフトの製造において、最も注意が必要なのが「試作から量産への移行段階」です。

試作品では問題がなくても、量産に入った途端に品質が安定しなくなる現場で頻繁に聞かれるトラブルであり、納期遅延・コスト増加・顧客からのクレームにつながる重大なリスクです。試作段階で量産移行を見据えた対策を講じておくことで、トラブルを未然に防げます。

シャフト製造の量産移行時に起こりやすい代表的な4つの問題と、試作段階での対策方法を詳しく解説します。

1. 試作はできても量産で品質がばらつく
2. 熱処理後に変形する
3. 検査基準が曖昧になる
4. 過剰な精度要求でコストが上がる

試作はできても量産で品質がばらつく

試作段階では熟練オペレーターが1個ずつ個別調整を行いながら丁寧に加工するため、高精度な仕上がりが得られやすい傾向にあります。一方、量産では複数台の設備で連続加工を行うのが一般的で、試作と同じ精度を安定的に維持するには別次元のノウハウが必要となります。

量産で寸法ばらつき・曲がり・面粗度のばらつきが発生する主な要因は、以下のとおりです。

熱処理後に変形する

シャフトに焼き入れなどの熱処理を施すと、急冷時の温度差や残留応力の変化により寸法変化・曲がり・反りが必ず発生します。試作段階では許容範囲内だった変形が、量産ではバラついてしまい許容値を超えてしまうケースは少なくありません。

特に変形が大きくなりやすい材質・条件は以下の通りです。

【関連記事】
金属熱処理とは？焼入れ・焼戻し・焼なましなど代表的な種類を解説

検査基準が曖昧になる

試作段階では設計者と加工メーカーが密にコミュニケーションを取りながら品質を確認できますが、量産では「決められた基準に従って淡々と検査する」運用が基本となります。検査基準が曖昧なまま量産に移行すると、判定のばらつき・不良の見逃し・過剰検査によるコスト増といった問題が発生します。

量産前に明確にしておくべき検査項目は以下の通りです。

過剰な精度要求でコストが上がる

設計時に「念のため厳しい公差を指示してしまう」ことが、シャフト設計でよくある落とし穴です。必要以上に厳しい公差を設定すると、加工難易度が一気に上がり、コスト増加・納期延長・歩留まり低下の三重苦に陥ります。

過剰な精度要求がコストに与える影響は、以下のように非線形に増加します。

公差を1ランク厳しくするだけで、コストが大幅に跳ね上がるため、試作段階で「本当に必要な精度はどこまでか」を実機検証で見極めることが、量産コストの最適化に直結します。コスト面について相談をする場合は、試作依頼企業に相談することをおすすめします。

【関連記事】
シャフトの公差が厳しすぎる？加工できない原因と解決方法を解説

【試作目的別】シャフト試作の加工工程

試作の目的や段階によって、適切な加工工程は異なります。ここでは試作目的に応じた代表的な加工工程について紹介します。

1. 切削加工中心の簡易試作
2. 研削加工を含めた高精度試作
3. 熱処理を含めた実機評価試作
4. 量産を見据えた試作

切削加工中心の簡易試作

初期の形状確認や機構検討が目的で試作を行う場合は、NC自動盤やマシニングセンタを使った切削加工を選ぶことが一般的です。これらは、精度よりもスピード優先の初期試作が可能です。
また、対応できる加工メーカーも多い工程のため、短納期・低コストで対応したい場合や図面の形状イメージを素早く実物で確認したい場合に向いています。

【関連記事】
切削加工とは？種類や特徴から製作できる代表的な部品例までを徹底解説

シャフトの切削加工は難しい？設備や精度管理から外注選びまで解説

研削加工を含めた高精度試作

真円度や同軸度などの幾何公差や、外径精度、振れなどの厳しい確認が必要な試作では、表面粗さや寸法精度を高めるために、センタレス研削や円筒研削盤を使った加工を追加することがあります。

たとえば、小径シャフトにセンタレス研削を追加することで、真円度と振れ精度を安定化させ、量産時のばらつき低減にもつながります。また、量産でバレル研磨やスーパーフィニッシュを想定している場合は、試作段階でその工程を含めて表面品質を検証しておくと、量産移行時の仕様確定がスムーズになります。

【関連記事】
研削加工とは？種類や特徴・切削加工との違いまでわかりやすく解説

SUS（ステンレス）シャフトの研削加工事例を紹介！要求される精度と設計時の注意点とは

熱処理を含めた実機評価試作

図面に焼き入れや浸炭処理などの熱処理が指定されていれば、試作段階から熱処理を行います。また、熱処理条件そのものを最適化するための試作として、硬度条件の違いによる特性比較などが必要になるケースもあります。そのため、切削加工だけでなく熱処理まで対応できる加工メーカーに依頼を行うと、工程間の品質管理や寸法管理を行いやすくなる傾向があります。

【関連記事】
シャフトの熱処理(焼入れ)×研削加工を成功させるポイントとは？精度管理のコツを解説

量産を見据えた試作

量産移行後のトラブルを減らすには、試作段階から量産工程を意識した設計が重要です。試作専用の段取りに頼らず、量産でも再現できる加工条件・検査条件で試作を行うことで、工程安定性とコスト最適化を両立できます。
切削加工に限らず、材料選定や熱処理、研削、検査などを一貫して加工できるメーカーに依頼できれば、ロット間の品質ばらつきを抑えやすくなります。

【関連記事】
最小1個から試作対応

小ロットの試作でも精密加工の技術検証は可能！主な加工と発注のコツ

シャフト試作の発注前に整理すべき情報

シャフトの試作を依頼する際、発注前にどれだけ情報を整理できているかが、試作の精度・スピード・コストを大きく左右します。情報が不足したまま発注すると、加工メーカーから何度も質問が来て進行が遅れたり、要求と異なる仕上がりになって作り直しが発生したりするリスクがあります。

逆に、必要な情報を事前にしっかり整理しておけば、加工メーカーから最適な工法提案を受けられ、試作の品質と効率が大幅に向上します。発注前に整理すべき情報は、大きく分けて次の4つです。それぞれの項目について、何を・どこまで整理すべきかを詳しく解説します。

1. 使用用途と必要な精度・性能
2. 試作数量と量産予定
3. 希望納期と優先順位
4. 図面がなくても相談できるケース

使用用途と必要な精度・性能

最も重要な情報が、シャフトの使用用途と要求される精度・性能です。「どんな機械の・どの部分で・どんな役割を果たすのか」を明確に伝えることで、加工メーカーは適切な材質・加工方法・工程設計を提案できます。

仕様を提示するときは、「なぜその精度が必要なのか」という背景まで共有することが重要です。背景がわかれば、加工メーカー側で「もっと効率的な工法はないか」「コストを抑える代替案はないか」といった提案が可能になります。

整理すべき情報の具体例は以下のとおりです。

シャフトの用途
・回転軸（モーターシャフト、駆動軸など）
・摺動軸（油圧シリンダーロッド、ガイドシャフトなど）
・位置決め軸（治具・工作機械の基準軸など）
・動力伝達軸（プロペラシャフト、トランスミッション軸など）

求められる精度
・外径公差（h6、g6など）
・真円度・円筒度
・振れ精度・同軸度
・表面粗さ（Ra・Rz）
・直角度・平行度

材質特性
・耐食性（屋外使用・薬品環境など）
・耐摩耗性（摺動部・摩擦環境）
・耐熱性（高温下での使用）
・強度（疲労強度・引張強度）
・磁性の有無

検査項目
・重要寸法と公差
・測定方法と頻度
・合否判定基準

検査項目を事前に整理しておくと、試作後の評価作業がスムーズに進むだけでなく、量産時の品質管理計画にもそのまま活用できます。

試作数量と量産予定

試作品を発注するときは、試作の数量だけでなく、量産時の想定数量も併せて伝えることが重要です。試作と量産では加工方法・工程設計・コスト構造が大きく異なるため、量産規模を見越した試作工程を組むことで、後工程のトラブルを未然に防げます。

整理すべき情報の例は以下のとおりです。

• 試作数量：1個、数個、数十個など
• 量産移行時期：いつから量産が始まるか
• 量産時のロット数：1回あたりの製造数量
• 月産・年産数量：継続的な需要規模
• 将来の数量変動：増産・減産の可能性

特に、量産で月産1,000本以上が想定される場合は、試作段階から量産用の設備・工程・治具を見据えた検証が必要になります。逆に少量多品種で年に数十本程度であれば、量産専用設備の導入よりも汎用設備での柔軟な対応が適しています。

量産予定を共有することで、加工メーカー側は「試作段階で何を確認すべきか」を量産規模に応じて最適化できます。試作だけで終わるのか、量産につながるのかで、提案の方向性は大きく変わるのです。

希望納期と優先順位

試作品を発注する際には、希望納期と「精度・コスト・納期」のうちどれを優先するかを明確に伝えることが大切です。すべてを最高レベルで実現するのは現実的に困難であり、優先順位を共有することで、加工メーカーは現実的な提案を行えます。

希望納期を伝えるときは、「いつまでに必要か」だけでなく、「なぜその納期なのか」も併せて共有することが推奨されます。

たとえば「量産時期から逆算すると評価期間はこの時期になるため、それまでに試作品の精度評価を完了したい」といった背景を伝えると、加工メーカー側も逆算してスケジュールを組みやすくなります。

図面がなくても相談できるケース

「設計図面がまだ完成していない段階では発注できない」と思い込んでいる方も多いですが、実は図面が未完成でも相談できるケースは少なくありません。

加工メーカーは設計・加工の知見を持っているため、使用用途や要求性能が整理されていれば、材質や加工方法を含めた提案を受けられることがあります。むしろ図面確定前の段階から相談することで、加工性を考慮した最適な設計が実現でき、後工程のコスト削減にもつながります。

特に新規開発製品や他社製品の改善版を作る場合は、加工メーカーへの早期相談が効果的です。設計と加工の両方の知見を融合させることで、「作りやすく・性能が高く・コストが抑えられる」シャフトを実現できます。

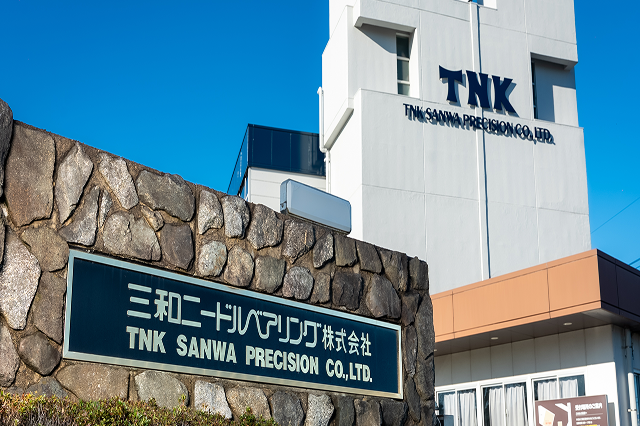

シャフトの試作なら三和ニードル・ベアリング

シャフトの試作・量産でお困りの際は、ぜひ三和ニードル・ベアリングにご相談ください。試作段階から量産工程を見据えた社内一貫生産体制を構築しており、お客様のご要望に柔軟に対応します。

弊社の強み

• 社内一貫生産体制：材料選定・切削・熱処理・センタレス研削・検査まで全工程に対応
• 高精度研削加工：小径シャフトや焼き入れ材への精密研削加工に強み
• ISO13485認証取得：医療機器業界向け精密部品の品質管理体制を構築（※1）
• 試作から量産までシームレス対応：これまでの製造で得たさまざまな知見を量産設計にスムーズに反映

特に、焼き入れ後の高精度センタレス研削やミクロン単位の精度が要求される精密シャフトの加工実績が豊富です。試作段階から量産を見据えた工程設計のご提案も可能ですので、図面が未完成の段階でもお気軽にご相談ください。

※1 ＜適用範囲＞非埋植能動医療向け切削加工金属部品及び射出成形樹脂部品の製造　医療機器事業ユニットにて認証取得　本社兼筑波事業所にて認証取得

シャフトの試作についてよくある質問

ここでは、シャフトの試作に関連してよくある質問について解説します。

Q1. シャフト試作は1個でも依頼できますか？
Q2. 図面がなくてもシャフトの試作相談はできますか？
Q3. シャフトは試作段階でも熱処理が必要ですか？

Q1. シャフト試作は1個でも依頼できますか？

A. 加工条件によっては、最小1個のシャフトの試作に対応している場合があります。
複雑な加工を組み合わせて高精度なシャフトを作成したい場合は、複数の加工に対応している加工メーカーに依頼すると安心です。

Q2. 図面がなくてもシャフトの試作相談はできますか？

A. 使用用途や必要精度が整理されていれば、図面が未完成でも加工について相談可能なことが多いです。
早い段階で加工メーカーと用途や精度要件を確認しておくと、材質・加工方法の提案が受けられる場合があります。

Q3. シャフトは試作段階でも熱処理が必要ですか？

A. 形状確認のみの試作であれば熱処理なしで対応できます。
ただし強度・硬度・耐摩耗性の確認が目的の場合は、変形量の把握が量産品質の安定につながるため、試作段階でも熱処理を含めることがあります。

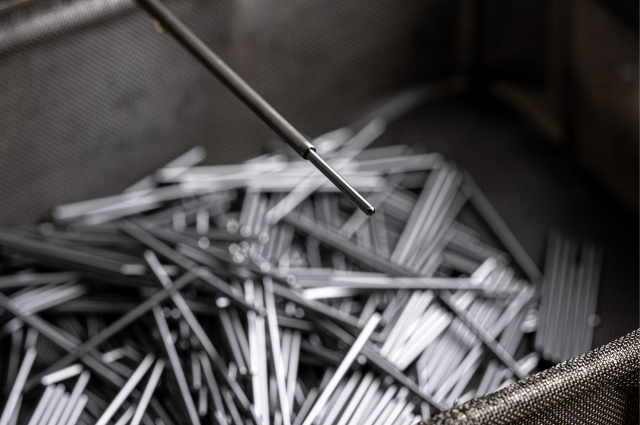

まとめ｜シャフト試作の精度と工程設計が量産時に大切になる

シャフトの試作は、単に形を確認するだけでなく、量産移行後の品質安定性まで見据えて進めることが重要です。熱処理後の変形・量産での加工ばらつき・検査基準の曖昧さといったリスクを試作段階で洗い出すことが、開発スケジュールとコストを守ることにつながります。

三和ニードル・ベアリングでは、試作段階から量産工程を見据えた加工・品質管理が可能で、サブミクロン（1万分の1mm）精度の研削加工をコア技術としています。加工条件によっては最小1個からの試作にも対応しているため、シャフトの試作でお困りの際は、お気軽にお問い合わせください。
