シャフト設計で失敗しない方法とは？加工や精度、材料を考慮した設計を紹介

部品加工

シャフトの加工を依頼した際に、設計意図どおりに加工できず、想定した精度が得られないことがあります。このような問題は、設計段階で加工や材料、精度といった制約条件を十分に考慮できていないことが背景にあるかもしれません。

そこで、加工トラブルを未然に防ぐためには、シャフトの用途や機能要件を満たすための加工方法を理解して、その制約条件を踏まえた設計を行うことが重要です。

本記事では、加工を踏まえたシャフト設計の考え方を解説します。

シャフトの設計が難しいと言われる理由
シャフトの種類
加工制約を踏まえたシャフト設計の考え方
加工現場から見たシャフト設計の落とし穴と対策
シャフトの設計に関するよくある質問
まとめ｜シャフトの設計は制約条件の中から最適解を導くことが重要

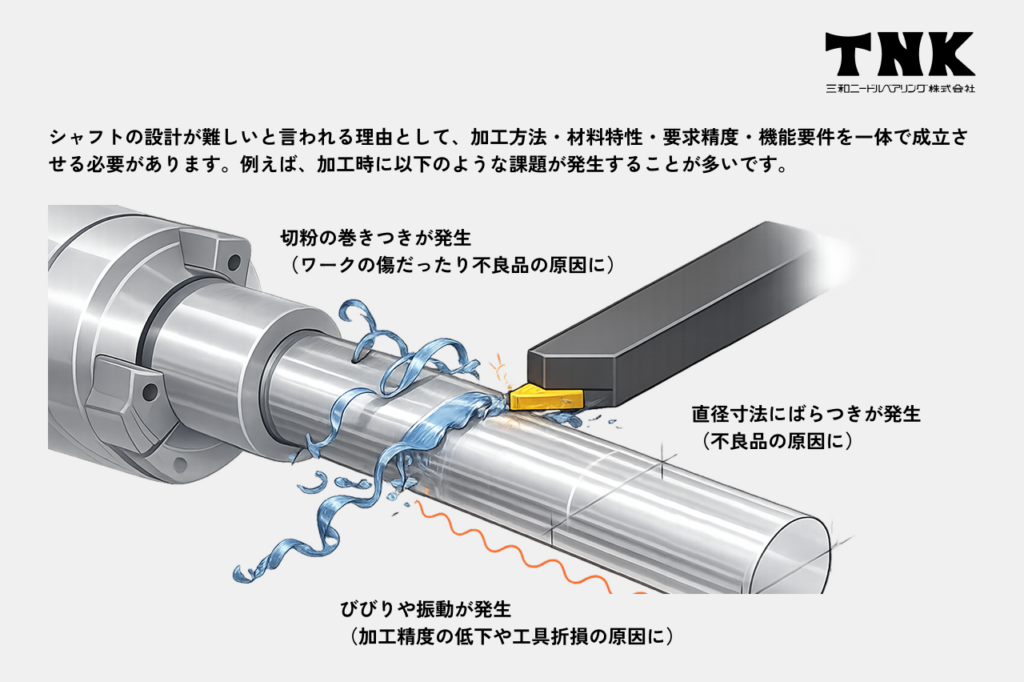

シャフトの設計が難しいと言われる理由

シャフト設計が難しいとされるのは、設計単体では完結せず、加工方法・材料特性・要求精度・機能要件を一体で成立させる必要があるためです。
一見すると寸法や形状を決めるだけの工程に見えますが、実際にはその後の加工性や組付け、運用時の挙動まで含めて成立させる必要があります。

シャフトは軸受やギアなど他部品と組み合わせて使用されるため、はめあい公差や真円度、同軸度といった精度要件が厳しくなりやすく、設計段階から加工限界を踏まえた検討が不可欠です。

さらに、細長い形状ゆえに剛性や振動の影響を受けやすく、強度や回転バランスの確保も同時に考慮しなければなりません。

加えて、材料選定によっては加工硬化や熱変形の影響も受けるため、「加工できるか」だけでなく「安定して精度を出せるか」という視点も重要になります。このように、シャフト設計は自由度が高いようでいて実際には制約条件が多く、設計・加工・機能のバランスを取る総合設計である点が難しさの本質です。

中空シャフトの加工はなぜ難しい？特徴と加工精度を高めるコツを解説

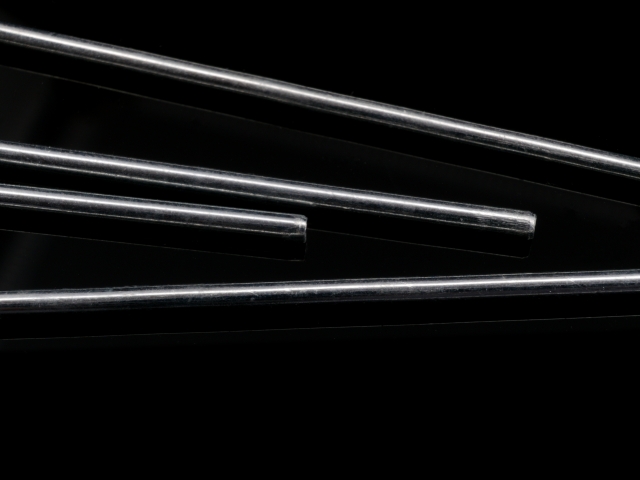

シャフトの種類

シャフトはストレートや段付きといった形状で分類されることが一般的ですが、実際の設計では「どのような機能を担うか」によって求められる仕様や公差が大きく変わります。
回転精度を重視するのか、位置決めや支持を目的とするのか、あるいは軽量化や特殊環境での使用を想定するのかによって、設計の考え方は大きく異なります。

そのため、単純な形状分類ではなく、用途や機能に基づいてシャフトを捉えることが重要です。ここでは、代表的な機能別のシャフトの種類について解説します。

回転精度が求められるシャフト
位置決めや支持を目的としたシャフト
軽量化・特殊用途のシャフト

回転精度が求められるシャフト

ベアリング嵌合部やモーター軸など、回転精度が求められるシャフトでは、設計要素として真円度や同軸度、表面粗さといった幾何公差が重要です。これらは回転時の振動や騒音、寿命に直結するため、厳しい公差が設定される傾向があります。

また、軸受とのはめあい設計も重要であり、わずかな加工のばらつきが性能に大きく影響します。そのため、最終仕上げとして研削加工を前提とした設計が必要となることが少なくありません。

位置決めや支持を目的としたシャフト

支持軸やガイドシャフトなどは、回転精度よりも位置決め精度や剛性、直線性が重視されます。用途や使用条件によって条件は異なるものの、一般的には必要以上に厳しい公差を設定する必要はありません。ただし、摺動部に用いるシャフトの場合は、摩耗やガタを抑制するために、適切なクリアランス設計が重要です。

軽量化・特殊用途のシャフト

中空シャフトや段付きシャフトなどの特殊な形状は、軽量化や中に配線を通すなど機能性向上を目的に採用されることがあります。しかし、中空形状は剛性低下や変形の影響を受けやすい点に注意が必要です。

特に小径・長尺形状では加工時のたわみや振れが発生しやすく、設計段階で加工方法や支持条件を考慮する必要があります。また、材料特性や熱処理による変形も影響するため、性能だけでなく加工実現性を踏まえた設計が求められます。

段付きシャフトの用途や製造工程、設計・加工の注意点について解説

加工制約を踏まえたシャフト設計の考え方

シャフト設計では、図面上では成立しているように見えても、実際の加工現場では加工方法や材料特性、工程順序といった制約によって品質やコストに影響が出るケースが少なくありません。

特に高精度が求められる部品ほど、わずかな設計上の見落としが手戻りや追加工、納期遅延につながることがあります。こうした問題を防ぐためには、「設計してから加工を考える」のではなく、加工で実現できる前提の中で設計を組み立てる視点が重要になります。

ここでは、要求精度・形状・材料・熱処理といった観点から、手戻りを防ぎつつ安定した品質を確保するための設計ポイントについて解説します。

要求精度に応じて加工方法を選定する
加工方法を考慮して形状を設計する
材料は要求性能と加工実現性とのバランスで選定する
熱処理後の変形を考慮して設計する

要求精度に応じて加工方法を選定する

シャフト設計では、求める精度に応じて適切な加工方法を判断する必要があります。例えば±0.002mm程度の高精度が求められる場合、旋盤加工のみで加工することは難しく、一般的には研削仕上げとの併用が検討されます。

このように、加工方法によって実現可能な精度は大きく異なるため、設計段階から最終工程を見据えて加工方法を判断しておくことが重要です。これにより、品質の安定化だけでなく、費用や工数の見積り精度の向上にもつながります。

加工方法を考慮して形状を設計する

一般的に、段差形状や小径長尺形状、中空構造などは加工難易度が高くなるため、加工方法に応じた形状設計が求められます。例えば長尺シャフトでは加工中のたわみや振れが問題となりやすく、支持方法や加工順序の影響を受ける可能性があるのです。

そのため、加工視点から形状を設計することで、精度不良の増大や加工工程の追加による想定外の発生リスクが減らせます。

材料は要求性能と加工実現性とのバランスで選定する

材料選定では、要求される性能だけでなく、実際の加工工程まで含めた実現性を考慮することが重要です。
特に、SUS410などのマルテンサイト系ステンレスは、熱処理によって高硬度化することを前提とした材料であり、最終的な寸法精度や表面粗さは研削加工で仕上げるケースが多くなります。

このような材料では、設計段階で想定している精度や形状が、切削加工だけでは実現できず、研削工程を前提とした加工設計が必要になる場合があります。
そのため、単にカタログスペックの強度や耐食性だけで材料を選定すると、後工程で加工難易度が大きく上がり、コスト増や納期遅延につながる可能性があります。

また、熱処理による変形や歪みも考慮する必要があるため、加工順序や仕上げ代の設計も含めて検討することが求められます。
このように、材料は要求性能だけでなく、「どの工程でどのように仕上げるか」まで含めて総合的に判断することが重要です。

熱処理後の変形を考慮して設計する

熱処理工程では、バリや歪み、寸法変化が発生する可能性があります。特に焼入れ後は形状が変化しやすいため、最終仕上げとして研削加工を前提とした設計が必要になる場合もあります。設計段階から熱処理後の状態を見据え、加工工程全体を考慮することが重要です。

加工現場から見たシャフト設計の落とし穴と対策

設計図面上では成立していても、実際の加工現場の視点から見ると、品質維持や工程成立性、生産効率、コスト管理の面で問題になることがあります。

ここでは、シャフトの加工現場で起こりやすい代表的な落とし穴を整理します。

機能要求と設計の値が関連づいていない
加工工程の前提が設計に反映されていない
熱処理後の歪みを見込まないと後工程で修正負荷が大きくなる
加工条件によってはカタログどおりの性能が得られない
工程全体を見ずに部分最適化すると最終品質が崩れやすい

機能要求と設計の値が関連づいていない

設計段階で機能要求と公差の関係が整理されていないと、必要以上に厳しい精度を指定してしまうことがあります。厳しい公差が設定されていると、加工条件の調整や測定の頻度が増え、1本あたりの加工時間が長くなります。さらに、わずかな寸法ばらつきでも不良となるため、歩留まりの低下や再加工の増加にもつながります。

特にミクロン単位の精度管理では、設備条件だけでなく、工具摩耗や温度変化まで影響することがあるため、加工工程の負荷は高まります。機能に対してどの精度が本当に必要なのかを整理し、過剰品質を避けた設計にすることが重要です。

加工工程の前提が設計に反映されていない

図面上では成立していても、設計内容によっては追加工が発生して、コストや納期に大きな影響を与える可能性があります。

例えば、小径長尺シャフトや中空シャフトなどの細長い形状や、段差の多い特殊形状の場合、実加工では支持方法が限られることがあります。切削抵抗や保持条件の影響を受けると、加工中にワークがたわんだり振れたりして狙った寸法や真直度を安定して出せないことがあるのです。

また、シャフトは外径寸法だけでなく、同軸度、振れ、真円度、段差部の位置関係など、複数の精度項目が関わります。

そのため、加工する際の基準面や測定基準が曖昧になっていると加工者ごとに解釈がぶれたり、測定結果と機能要求が一致しなかったりすることがあります。特に嵌合部や回転精度が重要な部位では、寸法値だけでなく、基準の取り方まで明確にした設計が求められます。

熱処理後の歪みを見込まないと後工程で修正負荷が大きくなる

熱処理を伴うシャフトでは、焼入れや焼戻し後に歪みや寸法変化が発生する可能性があります。

設計段階でこれを織り込んでいないと、後工程で研削代が足りなくなったり、狙った真直度や同軸度が出せなくなったりします。結果として追加工が必要となり、工程数の増加やコスト上昇を招くことがあります。熱処理を含む場合は、熱処理後にどこまで仕上げるか、どの部位に仕上げ代を残すかまで考慮した設計が重要です。

加工条件によってはカタログどおりの性能が得られない

カタログスペックだけで材料を選定すると、実際の加工条件やロット条件により、想定どおりの性能が得られない場合があります。カタログ上では同じ材料でも、実際のロット差や材料状態によって加工性が変わることがあるのです。

例えば、加工硬化しやすいステンレスや難削材では、工具摩耗が進みやすく、加工中に寸法のばらつきが大きくなることが少なくありません。そのため、材料選定では性能だけでなく、量産時の加工安定性まで見込んでおく必要があります。また、材料についても加工性や供給条件を含めて総合的に判断することが重要です。

工程全体を見ずに部分最適化すると最終品質が崩れやすい

切削加工、熱処理、研削加工といった各工程を個別に最適化しても、最終製品としての品質が成立するとは限りません。たとえば切削工程では問題なくても、熱処理後に歪みが大きくなり、研削で修正しきれない場合があるのです。

また、前工程の取りしろ設定が不適切だと、後工程で必要な精度を確保できないこともあります。

シャフトの品質は単一工程で決まるのではなく、工程全体のつながりで決まるため、試作段階から一貫した工程設計で検証することが重要です。全工程での整合をとるためには、試作から量産までを見据えた設計が重要であり、一貫生産体制での対応も有効な手段のひとつです。

シャフトの設計に関するよくある質問

シャフト設計では、図面上の成立だけでなく、実際に安定して加工・量産できるかどうかが品質を左右します。
そのため、設計と加工を切り離さず、初期段階から一体で検討することが重要になります。

ここでは、設計現場でよく挙がる疑問について整理します。

Q1. シャフト設計ではどの段階で加工方法を考慮すべきですか？
Q2. 高精度なシャフトはどのような加工方法が適していますか？
Q3. シャフトの設計途中で加工について相談することは可能ですか？

Q1. シャフト設計ではどの段階で加工方法を考慮すべきですか？

設計初期段階から考慮することが重要です。

加工方法によって実現可能な精度や形状が変わるため、設計後に検討すると手戻りが発生する可能性があります。

Q2. 高精度なシャフトはどのような加工方法が適していますか？

ミクロン単位の精度が求められる場合は、一般的に研削加工が用いられます。

特に真円度や表面粗さが重要な場合は、最終仕上げとして研削加工が検討されます。

Q3. シャフトの設計途中で加工について相談することは可能ですか？

可能です。

設計段階から加工メーカーに相談することで、実現可能な精度や最適な加工方法、コストバランスを踏まえた設計検討が可能になります。

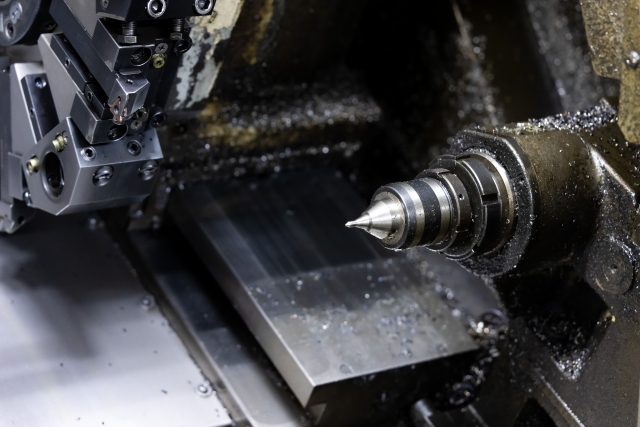

まとめ｜シャフトの設計は制約条件の中から最適解を導くことが重要

シャフト設計では、要求性能だけでなく、加工方法・材料特性・工程全体の最適化整合を踏まえた検討が重要です。特に高精度が求められる場合、設計段階から加工工程を見据えることで、品質の安定化やコスト最適化につながります。

三和ニードル・ベアリングでは、自社開発設備を含めた高精度研削加工をコア技術とし、切削・熱処理・研削までの社内一貫生産が可能です。サブミクロン精度での加工にも対応しており、試作から量産まで幅広くご相談いただけます。シャフト設計でお困りの際は、ぜひお気軽にお問い合わせください。
