部品加工とは？加工方法の決め方や設計段階で相談するメリットを解説

部品加工は、機械や装置に使用する部品を図面どおりの形状・寸法に製造するためのプロセスです。

材質や形状、要求精度、生産数量によって適した加工方法は異なり、切削加工・熱処理・研削加工など複数の工程を組み合わせて製作する部品も少なくありません。そのため、品質・コスト・納期を満たすためには、加工方法の選定や工程設計が重要です。

本記事では、部品加工の基本から加工方法の決め方、設計段階で加工メーカーに相談するメリットまで解説します。

部品加工とは？

部品加工とは、金属などの材料を図面どおりの形状・寸法・品質に仕上げ、機械や装置に組み込む部品を製作することです。採用する加工方法や工程の組み立て方によって品質・コスト・納期は大きく変わります。

部品加工では、形状を作る切削加工だけでなく、強度や硬さを高める熱処理、寸法精度や表面粗さを整える研削加工などを組み合わせる場合があります。用途や要求精度に応じて適切な工程を選定することで、安定した品質の部品製作につながります。

この章では、部品加工の基礎について解説します。

1. 切削加工で部品の形状を作る
2. 熱処理で必要な強度や硬さを付与する
3. 研削加工で要求精度まで仕上げる

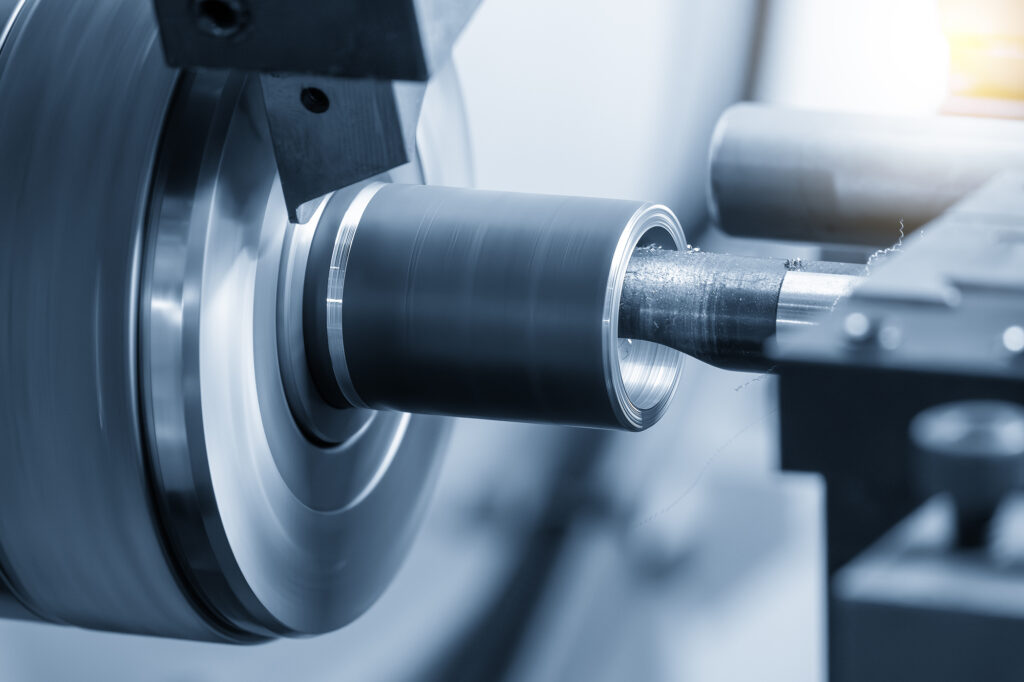

切削加工で部品の形状を作る

切削加工は、工具で材料を削り、図面どおりの形状や寸法を作る加工方法で、部品加工の多くで最初の工程となります。 代表的な切削加工には旋盤加工、フライス加工、穴あけ加工などがあり、複雑な形状にも対応しやすいため試作から量産まで幅広く利用されています。

切削加工では、外径や内径、段付き形状、穴、溝などを加工し、部品の基本形状を作ります。加工精度は使用する設備、工具、材料、加工条件によって変わるため、要求公差や後工程を踏まえた工程設計が重要です。

【関連記事】
切削加工とは？種類や特徴から製作できる代表的な部品例までを徹底解説

熱処理で必要な強度や硬さを付与する

熱処理は、材料を加熱・冷却することで部品に必要な強度や硬さを与える工程です。代表的な熱処理には、焼入れ、焼戻し、浸炭焼入れなどがあります。熱処理後は部品がわずかに変形するため、高い要求精度が求められる場合は熱処理後に研削加工を行い最終寸法へ仕上げます。

耐摩耗性や疲労強度が求められるシャフト、ピン、ローラーなどで熱処理は重要な工程です。材質や用途に合わない熱処理を選定すると、硬さ不足や割れ、変形につながる場合があるため、加工後の仕上げ精度まで考慮した設計が必要です。

【関連記事】
金属熱処理とは？焼入れ・焼戻し・焼なましなど代表的な種類を解説

研削加工で要求精度まで仕上げる

研削加工は、砥石で材料をわずかに削り、寸法精度や表面粗さを向上させる加工方法です。高精度な外径を効率よく仕上げるセンタレス研削などがあり、ベアリング部品や精密シャフトなど、ミクロン単位の寸法精度が求められる部品の仕上げに採用されています。

切削加工や熱処理だけでは満たしにくい外径公差、真円度、円筒度、表面粗さを整えられる点が研削加工の特徴です。特に回転部品や摺動部品では、仕上げ精度が振れ、摩耗、動作安定性に影響するため、最終工程として重要な役割を担います。

【関連記事】
研削加工とは？種類や特徴・切削加工との違いまでわかりやすく解説

センタレス研削加工とは？原理・種類・メリットと注意点をわかりやすく解説

必要に応じて塑性加工を組み合わせる

塑性加工は、材料を削るのではなく力を加えて変形させる加工方法です。ねじや溝を成形しながら強度を高める転造などがあり、生産性やコストの改善につながる場合に採用します。

材料を無駄にしにくく、加工時間を短縮しやすい点が塑性加工の特徴です。一方で、対応できる形状や材質、ロット数には条件があるため、すべての部品に適しているわけではありません。切削加工や研削加工と比較しながら、品質と生産性のバランスを見て採用を判断します。

【関連記事】
塑性加工とは？代表的な種類や製品例・適した材質までをわかりやすく解説

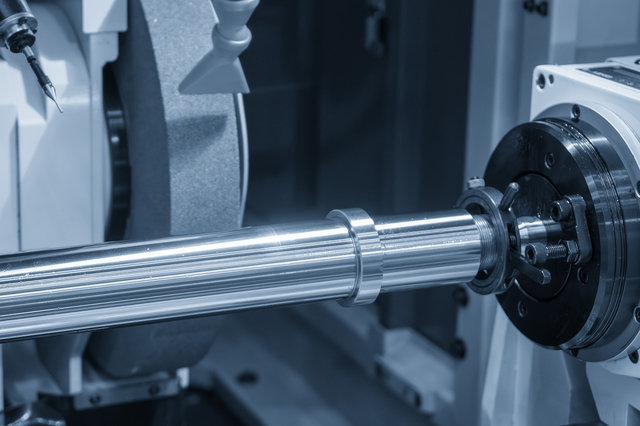

部品加工の品質を左右する工程設計の選び方

部品加工では、形状や生産数量などに応じて最適な加工方法や工程を選ぶことが重要です。加工方法の選定を誤ると、必要な寸法精度や表面品質を満たせないだけでなく、加工時間やコストの増加につながる場合があります。

加工方法を選ぶ際は、材質、形状、要求精度、生産数量を総合的に確認する必要があります。本章では部品加工の品質を左右する工程設計の選び方について解説します。

1. 材質
2. 形状
3. 精度
4. 生産数量

材質

同じ形状でも、材質によって工具の摩耗や加工条件も変わるため、加工時間やコストにも差が生じます。例えば、S45Cなどの機械構造用炭素鋼では、切削加工後に熱処理を行い、必要な硬さを付与してから研削加工で仕上げる場合があります。

一方、SUS304などのステンレス鋼は加工硬化や熱の影響を受けやすいため、工具選定や加工条件の調整が重要です。材質特性を踏まえた工程選定が、品質の安定につながります。

【関連記事】
ステンレス加工の基礎と注意点｜用途別に最適な加工法とは？

SUS（ステンレス）シャフトの研削加工事例を紹介！要求される精度と設計時の注意点とは

形状

部品の形状も、加工方法や工程設計に大きく影響します。

単純な円筒形状であれば旋盤加工で対応しやすい一方、段付き形状、穴あき形状、溝付き形状などでは加工順序や工具の入り方を考慮する必要があります。

細長いシャフトや薄肉部品では、加工中のたわみや変形にも注意が必要です。形状に合わせて適切な加工方法を選ぶことで、寸法精度や加工品質を安定させやすくなります。

【関連記事】
旋盤加工とは？加工の仕組みと部品製作への活用ポイント

シャフト設計で失敗しない方法とは？加工や精度、材料を考慮した設計を紹介

精度

ここでいう精度とは、寸法公差だけでなく真円度や真直度などの幾何公差、表面粗さも含まれます。

一般的な寸法精度であれば切削加工で対応できる場合がありますが、ミクロン単位の外径公差や高い真円度、円筒度、表面粗さが求められる場合は、研削加工による仕上げが必要になることがあります。

要求精度が高いほど、加工方法だけでなく測定方法や検査体制も重要になります。図面指示を正しく読み取り、必要な品質を満たせる工程を選定することが大切です。

【関連記事】
超精密部品の加工事例から分かる精度限界と加工の考え方を解説

精密シャフトとは？高精度シャフトの基礎知識と加工のポイント

生産数量

工程設計では、生産数量も重要な判断材料です。試作・少量生産では初期費用を抑えながら柔軟な形状変更に対応しやすい切削加工が採用されることが多く、量産では塑性加工と組み合わせて生産性の向上を図ることもあります。将来的な生産計画も見据えて選定することが重要です。

試作段階では、設計変更や寸法調整が発生する可能性があるため、柔軟に対応しやすい加工方法が適しています。

一方、量産段階では、加工時間、歩留まり、品質のばらつき、検査工数まで含めた工程設計が必要です。数量が増えるほど、1個あたりの加工コストだけでなく、安定供給できる加工体制を確認することも重要になります。

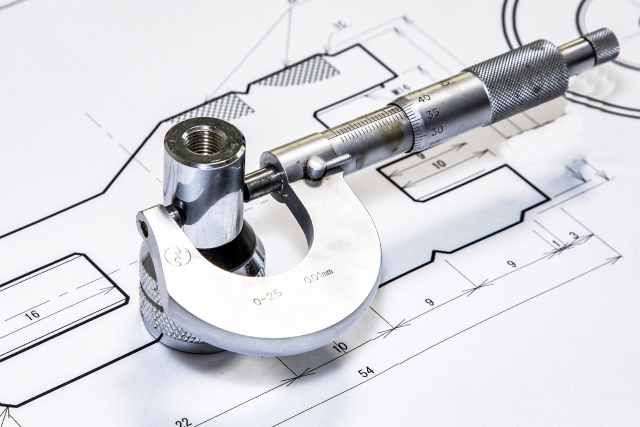

部品加工の品質は工程設計で決まる

部品加工における工程設計とは、切削加工、熱処理、研削加工、検査などの順序や条件を決めることです。工程設計が適切でない場合、寸法精度や表面粗さを満たせないだけでなく、加工コストや納期にも影響します。

特に高精度なシャフトやピン、ローラーなどでは、材料の変形、加工基準、仕上げ代、検査方法まで考慮した工程設計が重要です。この章では、部品加工の品質で重要な工程設計について解説します。

1. 加工順序が精度に与える影響
2. 加工基準を統一し、仕上げ代を見据えて工程を組み立てる
3. 加工工程が数社に分かれることで生じるリスク

加工順序が精度に与える影響

熱処理を行うと材料内部の応力変化によって部品がわずかに変形します。そのため高い精度が求められる部品では、切削加工で形状を作った後に熱処理を行い、必要に応じて矯正し、最後に研削加工で仕上げる工程が採用されることがあります。

加工順序を誤ると、後工程で寸法が変化し、最終公差を満たせなくなる場合があります。特に焼入れ後のシャフトや高硬度部品では、熱処理後の変形を見込んだうえで、研削加工による仕上げ工程を設計することが重要です。

要求精度が高い部品ほど、加工前の工程設計が品質を左右します。

加工基準を統一し、仕上げ代を見据えて工程を組み立てる

加工の基準となる面や軸は、後工程の仕上げ加工や測定の基準としても統一しておくことが重要です。基準がずれると品質管理の負荷が増えるほか、研削加工などの仕上げ工程がある場合は、前工程で必要な削りしろ（仕上げ代）を残しておく必要があります。

加工基準が工程ごとに変わると、寸法のずれや振れ、同軸度の悪化につながる場合があります。切削加工から研削加工へ移る際は、どの面や軸を基準に仕上げるかを事前に決めておくことが重要です。

仕上げ代が不足すると研削加工で精度を出しにくくなるため、前工程から最終寸法を見据えた設計が必要です。

加工工程が数社に分かれることで生じるリスク

切削加工、熱処理、研削加工をそれぞれ異なる会社へ依頼すると、品質管理や工程管理が複雑になることがあります。前工程で寸法ばらつきが発生すると、後工程で不具合が発覚した際に原因を特定しにくく、リードタイムも長くなりがちです。一貫して対応できる加工会社であれば、工程間の情報共有がスムーズになり、品質管理の効率化にもつながります。

工程が分断されると、加工条件や検査結果の情報共有が不足し、寸法不良や納期遅延の原因になる場合があります。特に熱処理後に研削加工を行う部品では、前工程のばらつきが仕上げ精度に影響します。

一貫対応できる加工会社であれば、工程間の調整や原因分析がしやすく、安定した品質管理につながります。

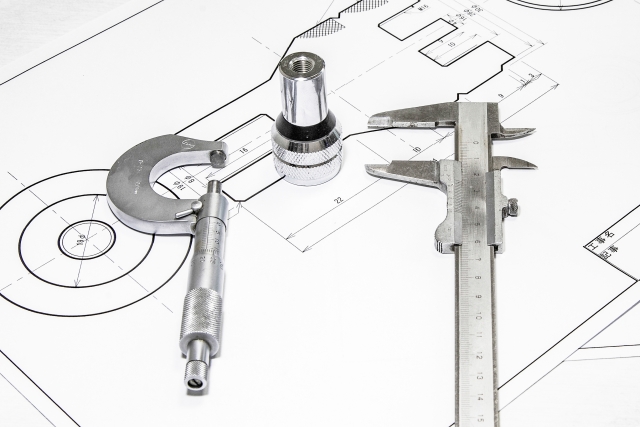

設計段階から部品加工の相談をするメリット

部品加工は、設計段階から加工会社へ相談することで、品質やコスト、納期の改善につながるケースは少なくありません。図面完成後に加工可否を確認すると、形状変更や公差見直しが必要になり、試作や量産の立ち上げが遅れる場合があります。

設計段階で加工方法、材質、公差、表面粗さ、熱処理、検査方法を相談しておくことで、必要な性能を満たしながら加工しやすい仕様に近づけられます。

この章では、設計段階から部品加工の相談をするメリットについて解説します。

1. コストを抑えやすくなる
2. 加工しやすい形状に近づけられる
3. 精度を出しやすくなる
4. 納期の短縮に繋がりやすい

1. コストを抑えやすくなる

必要以上に厳しい寸法公差や幾何公差を指定すると、加工時間や検査工程が増えコストが高くなる場合があります。設計段階で相談することで、過剰品質を避けながら必要な性能を満たす設計を検討しやすくなります。

加工会社へ早めに相談すれば、機能に影響しにくい箇所の公差緩和や、加工工数を抑えやすい形状への変更を検討できます。厳しい精度が必要な箇所と、一般公差で問題ない箇所を整理することで、品質を保ちながら製造コストを抑えやすくなります。

2. 加工しやすい形状に近づけられる

工具が入りにくい狭い溝や深すぎる穴などは、加工時間の増加や特殊工具の使用につながります。設計段階で相談することで、機能を維持しながら加工しやすい形状に変更できる場合があります。事前に加工性が考慮できれば、品質の安定やコストの抑制にもつながります。

部品形状によっては、工具の干渉、加工中のたわみ、熱変形などが発生しやすくなります。加工会社へ事前に相談することで、溝幅、穴深さ、角R、逃げ形状などを見直し、加工しやすい図面に調整できます。

3. 精度を出しやすくなる

加工基準や仕上げ工程の内容によって、公差の確保しやすさは変わります。設計段階から打ち合わせることで、要求精度を満たしやすい工程を前提とした図面づくりが可能になり、試作時の手戻りを減らせます。

高い寸法精度や真円度、円筒度、表面粗さが求められる部品では、切削加工だけでなく熱処理後の研削加工まで見据えた工程設計が必要です。加工基準や仕上げ代を設計段階で整理しておくことで、要求精度を満たしやすくなり、量産時のばらつきも抑えやすくなります。

4. 納期の短縮に繋がりやすい

図面完成後に部品の加工が難しく、設計変更が必要だとわかった場合、修正対応や再承認が必要になり、着手が遅れる場合があります。設計段階から加工会社へ相談しておけば、加工しやすい形状や公差を図面に反映でき、手戻りを減らしやすくなります。

設計段階で加工可否や工程の流れを確認しておくと、図面確定後の見積りや試作へ進みやすくなります。加工方法や検査方法を事前に決められれば、材料手配や治具準備も進めやすくなり、納期短縮につながる場合があります。試作から量産へ移行する際の調整も行いやすくなります。

部品の加工会社を選ぶときに確認すべきポイント

部品加工を依頼する会社を選ぶ際は、加工費の安さだけで判断するのではなく、対応できる加工方法、設備、品質管理体制、生産数量への対応力を確認することが重要です。加工会社によって得意な材質や形状、対応できる精度、検査体制は異なります。

本章では、部品の加工会社を選ぶときに確認すべきポイントについて解説します。

1. 試作段階から量産まで見据えて対応できるか
2. 複数の加工工程をまとめて管理できるか
3. 品質保証・トレーサビリティ体制が整っているか

1. 試作段階から量産まで見据えて対応できるか

試作のみの予定でも、製品化が進むと量産対応が必要になることがあります。試作から量産まで対応できる加工会社であれば、図面や品質基準の引き継ぎが不要になり、スムーズに進めやすくなります。

試作段階では形状や公差の見直しが発生することも多く、加工会社とのすり合わせが重要です。量産まで対応できる会社であれば、試作時の加工条件や検査結果を量産工程に活かしやすくなります。

将来的な数量増加を見据えて、量産設備や品質管理体制まで確認しておくことが大切です。

【関連記事】
小ロットの試作でも精密加工の技術検証は可能！主な加工と発注のコツ

シャフトの試作ならお任せ！試作検証の進め方と発注前に整理すべきことを紹介

2. 複数の加工工程をまとめて管理できるか

切削加工だけでなく熱処理や研削加工など複数の工程が必要になることがあります。これらを一貫して管理できる加工会社であれば、工程間の情報共有がしやすく、改善提案も受けやすくなります。

複数の会社に工程を分けると、寸法ばらつきや納期遅れが発生した際に原因を特定しにくくなる場合があります。切削加工、熱処理、研削加工、検査までまとめて管理できる会社であれば、前工程と後工程を踏まえた工程設計がしやすくなります。

高精度部品では、一貫管理の有無が品質の安定に影響します。

3. 品質保証・トレーサビリティ体制が整っているか

材料や熱処理の履歴を追跡できるかによって、不具合発生時の原因究明のしやすさが変わります。特に自動車や産業機械など、品質保証体制に関する要求がある分野では、ISOなど必要な規格に対応した体制で生産できるかまで確認することが重要です。

また、品質保証体制を確認する際は、検査設備の有無だけでなく、検査成績書の発行、材料証明書の管理、ロット管理、不具合発生時の対応方法まで確認することが大切です。
寸法公差や幾何公差が厳しい部品では、測定方法や検査基準のすり合わせも重要になります。安定した品質を求める場合は、トレーサビリティ体制まで確認しておく必要があります。

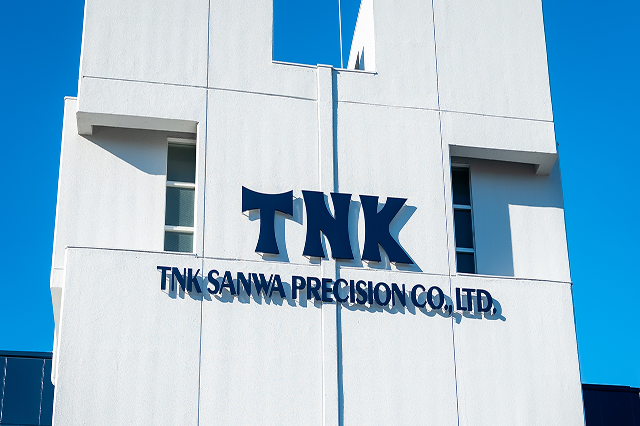

金属部品の加工でお困りの際は三和ニードル・ベアリングへ

部品加工では、図面だけで加工方法を固定せず、加工会社と相談しながら工程を検討することで、品質・コスト・納期（QCD）のバランスを取りやすくなります。

三和ニードル・ベアリングでは、切削加工・熱処理・研削加工などを組み合わせた社内一貫生産に対応しています。設計段階での技術相談から試作・量産まで、お客様の要求仕様に応じた加工方法や工程をご提案します。

部品加工でお困りの際は、ぜひお気軽にご相談ください。

部品加工に関するよくある質問

ここでは、部品加工に関連してよく寄せられる質問を紹介します。

Q1. 図面が完成していなくても相談できますか？
Q2. 試作は1個からでも対応してもらえますか？
Q3. 加工方法が決まっていなくても相談できますか？

Q1. 図面が完成していなくても相談できますか？

A. 図面がない場合でも、部品の用途、使用環境、材質、相手部品との組み付け構造、生産数量などの情報があれば相談可能です。

また、軽量化、摩耗を抑えたい、VE・CDを進めたいといった課題や要望も加工方法や工程の検討に役立ちます。

Q2. 試作は1個からでも対応してもらえますか？

A. 加工会社によっては1個からの試作に対応していることがあります。試作結果をもとに形状や公差を見直し、量産へ向けた工程設計を最適化するケースも少なくありません。

Q3. 加工方法が決まっていなくても相談できますか？

A. はい。要求仕様や生産数量などをもとに、加工方法や工程を検討してもらえます。

また、保有設備や得意とする加工技術は加工会社によって異なるため、自社の要求仕様に適した加工会社へ相談することが重要です。

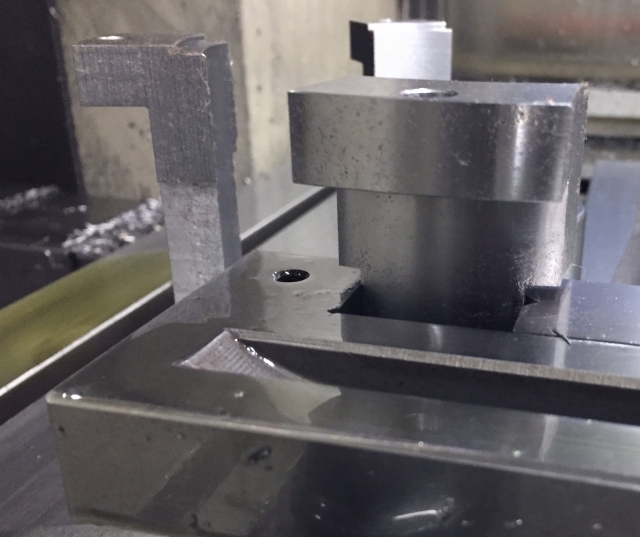

まとめ｜部品加工は設計段階からの相談で品質もコストも変わる

部品加工では、切削加工・熱処理・研削加工など、それぞれの加工方法の役割を理解したうえで、材質や形状、要求精度、生産数量に応じて最適な工程を設計することが重要です。また、設計段階から加工会社へ相談することで、加工性や品質、コスト、納期を考慮した提案を受けやすくなります。

三和ニードル・ベアリング株式会社では、自社開発設備によるサブミクロン（1万分の1mm）精度での超精密研削加工をはじめ、切削加工、熱処理、塑性加工などを組み合わせた社内一貫生産に対応しています。設計段階での技術相談から試作・量産まで、お客様の要求仕様に合わせた工程をご提案いたします。精密部品加工でお困りの際は、ぜひお気軽にご相談ください。
