高精度加工で精度を左右する5つの要素と実現するためのポイントを解説
- 加工技術
高精度加工とは、図面で要求される寸法や形状、表面粗さを高いレベルで実現する加工技術です。高性能な加工機を導入するだけで実現できるものではなく、材料選定や熱処理、加工順序、測定・検査までを考慮した工程設計が重要になります。
本記事では、高精度加工の基本的な考え方や求められる精度の種類、精度を左右する5つの要素を解説します。あわせて、使用される測定機や加工会社を選ぶ際のポイントも紹介します。

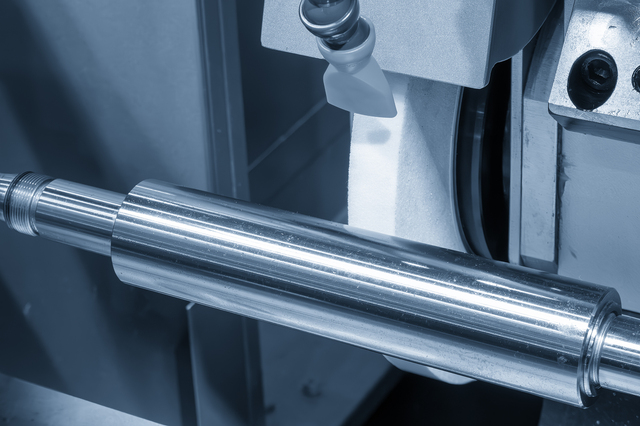

高精度加工とは？
高精度加工とは、図面で要求される寸法公差、幾何公差、表面粗さなどを高い精度で実現する加工のことです。単に寸法を図面どおりに仕上げるだけでなく、部品が組み込まれた後に求められる回転精度、摺動性、耐摩耗性、位置決め精度などを安定して発揮できる品質を作り込むことが目的です。
高精度加工では、切削加工や研削加工などの加工方法だけでなく、材料の特性、熱処理による変形、加工基準、仕上げ代、測定方法まで考慮する必要があります。例えば、精密シャフトやベアリング部品では、外径寸法が公差内に収まっていても、真円度や真直度が不足すると振動や偏摩耗の原因となります。
そのため、加工機の性能だけに依存せず、材料選定から加工順序、熱処理、仕上げ加工、検査までを含めて工程全体を設計することが重要です。ただし、すべての部品に最高レベルの精度が必要なわけではなく、用途や要求仕様に応じて必要な精度を適切な工程で実現することが、高精度加工の基本的な考え方です。
【関連記事】
精密部品加工とは？ 加工の種類や設計と加工時の注意点を解説
小径シャフトの高精度加工とは？制作事例から精度と設計のコツを紹介

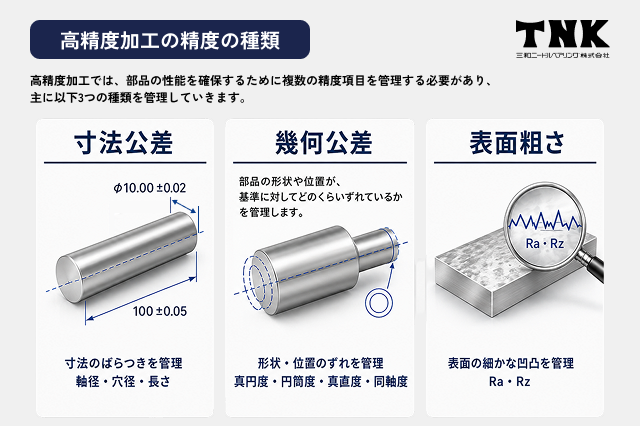

高精度加工で求められる精度の種類
高精度加工では、部品の性能を安定させるために、寸法公差、幾何公差、表面粗さなど複数の精度項目を管理します。寸法公差は大きさのばらつき、幾何公差は形状や位置関係のずれ、表面粗さは加工面の微細な凹凸を評価する指標です。
精密シャフトやローラー、ピンなどでは、寸法が公差内に収まっていても、真円度や円筒度、表面粗さが不足すると、振れや摩耗、異音、動作不良につながる場合があります。そのため、高精度加工では図面上の寸法だけでなく、部品の用途に応じて必要な精度項目を組み合わせて管理することが重要です。
この章では、高精度加工で求められる精度の種類について解説します。
- 寸法公差
- 幾何公差
- 表面粗さ
寸法公差
寸法公差とは、部品寸法に対して許容されるばらつきの範囲です。軸径や穴径、長さなどが対象となり、部品同士のはめあいや組立精度に大きく影響します。管理が不十分だと組み立てができなかったり、使用中にガタつきが発生したりします。
必要以上に厳しい公差を指定すると加工・検査工数が増加するため、部品の機能に応じた設定が重要です。
寸法公差は、部品が相手部品と正しく組み合わさるかを左右します。例えば、シャフト外径と軸受内径の公差が適切でない場合、締め付けが強くなりすぎたり、すき間が大きくなりすぎたりすることがあります。要求されるはめあい、荷重条件、使用環境を踏まえて、必要な公差範囲を設定することが重要です。
幾何公差
幾何公差とは、部品の形状や姿勢、位置関係の許容範囲を規定する公差です。寸法公差だけでは管理できない精度を表し、真円度・円筒度・真直度・同軸度などがあります。
幾何公差は、部品の形がどれだけ理想形状に近いかを管理するために使われます。外径寸法が公差内でも、円筒面にうねりや曲がりがあると、回転時の振れや片当たりが発生する場合があります。
特に回転部品や摺動部品では、寸法公差だけでなく、真円度や円筒度などの形状精度を合わせて確認する必要があります。
【関連記事】
真円度とは？測り方や図面指示の方法から設計時のポイントを解説
円筒度とは？図面への書き方と設計で押さえるべきポイントを解説
真直度とは？平面度との違いや悪化する原因と設計における注意点を解説
同軸度とは？同心度との違いやデータムの設定方法と図面指示のポイント
表面粗さ
表面粗さは、加工面の微細な凹凸を表す指標です。部品の摩擦や耐摩耗性などに影響するため、用途に応じた設定が重要になります。必要以上に厳しい粗さを指定すると、追加の仕上げ加工が必要になる場合があります。
表面粗さは、摺動性、密封性、摩耗、外観品質に関わる重要な管理項目です。粗すぎる加工面は相手部品を傷つけやすく、滑らかすぎる加工面でも潤滑油を保持しにくくなる場合があります。
使用条件に応じてRaやRzなどの指標を使い分け、必要な機能を満たす範囲で適切な粗さを指定することが大切です。
【関連記事】
表面粗さのRaとRzの違いとは？図面の指示方法と加工への影響
研削加工の表面粗さ（Ra・Rz）とは？図面指示と仕上げ精度のコツ
高精度加工の精度を左右する5つの要素
高精度加工は、高性能な加工機を導入するだけで実現できるものではありません。要求される精度を安定して実現するには、材料選定から測定・検査までを考慮した工程設計が重要です。
この章では、精度を左右する5つの要素を解説します。
- 加工順序
- 材料選定
- 熱処理
- 研削・仕上げ加工
- 測定・検査
1. 加工順序
加工順序は、最終的な寸法精度や幾何公差、表面品質を左右する重要な要素です。一般的には、切削加工で基準面や形状を形成した後に熱処理を行い、必要に応じて矯正を実施し、研削加工で最終寸法や幾何公差、表面粗さを仕上げます。
粗加工から仕上げ加工までを一度に行うと、加工熱や内部応力の影響で精度が低下するため、役割を踏まえた加工順序の設計が欠かせません。
【関連記事】
研削加工とは？精密部品に欠かせない工程と技術の基礎知識
切削加工とは？種類や特徴から製作できる代表的な部品例までを徹底解説
2. 材料選定
使用する材料の特性は、加工精度や品質に大きく影響します。材料の硬さや靭性、熱膨張率、加工性などが異なれば、寸法精度や表面品質に差が生じます。
例えば、焼入れを行う合金鋼は熱処理後に寸法変化や変形が発生しやすく、ステンレス鋼は加工硬化しやすく工具摩耗が進みやすい特性があります。部品の使用環境や後工程まで考慮した材料選定が重要です。
【関連記事】
ステンレス加工の基礎と注意点｜用途別に最適な加工法とは？
オーステナイト系ステンレス（SUS）の加工は難しい？加工硬化の原因と対策を解説
3. 熱処理
熱処理は、部品の硬度や強度、耐摩耗性を向上させるために行いますが、加熱・冷却によって材料内部に応力が発生し、寸法変化や反りが生じることがあります。そのため高精度加工では、熱処理後に仕上げ加工を行うことを前提とした工程設計が一般的です。
切削加工の段階で、熱処理後の研削加工に必要な取り代を残しておきます。
【関連記事】
金属熱処理とは？焼入れ・焼戻し・焼なましなど代表的な種類を解説
4. 研削・仕上げ加工
高精度加工では、切削加工だけでは実現が難しい寸法精度や幾何公差、表面粗さを確保するために、研削加工や仕上げ加工が行われます。部品の形状や要求精度に応じて最適な加工方法を選択することで、高い品質を実現できます。
【関連記事】
研削加工と切削加工の違いとは？精密加工における使い分けのポイント
5. 測定・検査
高精度加工では、加工後に要求どおりの品質が実現できているかを確認する測定・検査も重要な工程です。寸法だけでなく、幾何公差や表面粗さまで評価することで部品の性能を保証できます。
工程ごとに品質を確認することで、加工条件のばらつきや異常を早期に把握し、不良品や手戻りを防ぎやすくなります。
高精度加工で必要となる主な測定機
高精度加工では、加工した部品が図面どおりの品質を満たしているかを適切に評価する必要があります。ノギスやマイクロメータだけでは、真円度や円筒度などの幾何公差や複雑な形状を正確に測定できない場合があるため、要求精度に応じて専用の測定機を使い分けます。
この章では、高精度加工で必要となる主な測定機について解説します。
- 真円度・円筒形状測定機
- 三次元測定機

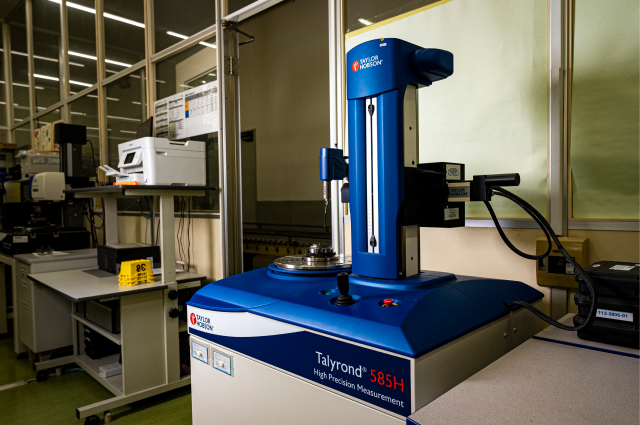

真円度・円筒形状測定機
真円度・円筒形状測定機は、真円度や円筒度、真直度などの幾何公差を高精度に測定する専用の測定機です。ワークを回転させながら測定子で表面形状を捉え、理想形状との差を数値として評価します。
寸法測定だけでは確認できない形状精度を管理するため、高精度なシャフトや円筒部品の検査に使用されます。
三次元測定機
三次元測定機は、部品の三次元座標を測定し、寸法や位置関係、姿勢などを総合的に評価する測定機です。複雑な形状の部品でも高精度に測定でき、試作品の評価から量産品の品質保証まで幅広く使用されています。
複数の寸法や幾何公差を一度に評価でき、プログラムによる自動測定にも対応できます。
高精度加工を行う会社を選ぶときに確認すべきポイント
高精度加工を依頼する会社を選ぶ際は、加工設備の有無だけでなく、測定設備、検査体制、品質管理、トレーサビリティ体制まで確認することが重要です。高い寸法精度や幾何公差、表面粗さが求められる部品では、加工できることと、加工結果を正しく測定・保証できることの両方が求められます。
特に精密シャフトやピン、ローラーなどでは、わずかな寸法ばらつきや形状誤差が振れ、摩耗、組立不良につながる場合があります。加工から検査まで一貫して管理できる会社であれば、工程間の情報共有がしやすく、品質の安定や不具合発生時の原因確認にもつながります。
この章では、高精度加工を行う会社を選ぶときに確認すべきポイントについて解説します。
- 検査体制と適した測定設備を保有しているか
- 品質管理・トレーサビリティ体制が整っているか
検査体制と適した測定設備を保有しているか
高精度の加工を行う会社を選ぶ際には、保有する測定機だけでなく、要求される精度を適切に評価できる測定分解能を備えているかも確認しましょう。特に精度を重視する部品がある場合は、その精度に対応できる測定機がなければ加工品質を正しく評価できません。
測定分解能が不十分な場合、ミクロン単位の寸法差や真円度、円筒度、表面粗さを正確に判断できない可能性があります。図面で厳しい公差が指定されている部品では、加工精度だけでなく、測定方法、検査頻度、検査成績書の提出可否まで確認することが重要です。
品質管理・トレーサビリティ体制が整っているか
品質を安定して維持するためには、加工条件や測定結果、使用材料などを適切に記録・管理する体制が重要です。顧客要求によっては、使用設備や加工条件、測定結果などの記録・提出が求められることもあります。こうした品質保証要件に対応できる管理体制が整っているかも、加工会社を選ぶ際のポイントです。
トレーサビリティ体制が整っている会社であれば、材料ロット、熱処理履歴、加工条件、検査結果を追跡しやすくなります。量産部品や重要保安部品では、不具合が発生した際の原因調査や再発防止にも関わるため、記録管理の範囲と提出できる書類を事前に確認することが大切です。
高精度加工でお困りの際は三和ニードル・ベアリングへ
三和ニードル・ベアリングでは、センタレス研削をコア技術として、切削加工・熱処理・研削加工・検査まで社内一貫生産に対応しています。条件によっては外径精度±0.0001mmの量産加工にも対応可能できるため、高精度加工でお困りの際はお気軽にご相談ください。
高精度加工に関するよくある質問
高精度加工では、図面でどこまで公差を指示すべきか、必要以上に厳しい公差を指定するとどのような影響があるのか、設計段階から加工会社へ相談できるのかといった質問が多く寄せられます。
この章では、高精度加工に関するよくある質問について回答していきます。
Q1. どこまで詳細に図面で指示すればいいですか？
Q2. 必要以上に厳しい公差を指定するとどうなりますか？
Q3. 加工メーカーには設計段階から相談できますか？
Q1. どこまで詳細に図面で指示すればいいですか？
A. 組み付け、回転、摺動など、機能に影響する箇所を中心に、寸法公差や幾何公差、表面粗さを個別に指示します。
注記も曖昧な表現を避けて数値や基準を明確にすることが重要です。判断が難しい場合は、出図の前に加工会社に相談するとよいでしょう。
すべての寸法に厳しい公差を入れる必要はありません。相手部品とのはめあい、荷重がかかる箇所、回転や摺動に関わる箇所など、部品の機能に直結する部分を優先して指示します。図面では基準面、測定箇所、必要な表面粗さまで明確にすると、加工会社との認識違いを減らせます。
Q2. 必要以上に厳しい公差を指定するとどうなりますか？
A. 必要以上に厳しい公差を指定すると、加工方法や測定方法が限定され、加工時間や検査工数が増え、コストや納期に影響します。精度を高める場所は、部品の機能や組立時の累積公差などを考慮して決めることが重要です。
過剰な公差指定は、研削加工や追加検査が必要になる原因になります。部品の性能に影響しない箇所まで厳しく管理すると、品質向上よりもコスト増加の影響が大きくなる場合があります。重要な箇所と一般公差で問題ない箇所を分けて設計することで、品質とコストのバランスを取りやすくなります。
Q3. 加工メーカーには設計段階から相談できますか？
A. はい。出図前から相談することで、要求精度に適した加工方法や工程、公差設定を検討できます。加工が難しい形状や過剰な公差を早期に見直せるため、手戻りの防止にもつながります。
設計段階で相談すれば、材質、熱処理、仕上げ代、加工基準、検査方法まで含めて工程を検討できます。高精度な部品では、図面完成後に加工可否を確認すると、形状変更や公差緩和が必要になる場合があります。早い段階で加工会社とすり合わせることで、試作から量産まで進めやすくなります。
まとめ｜高精度加工は加工方法だけでなく工程設計と測定で成り立つ
高精度加工を実現するには、必要な精度を明確にし、材料特性や熱処理後の変形、加工順序、測定方法まで踏まえて工程を組み立てる必要があります。加工会社を選ぶ際は、加工可能な精度だけでなく、要求仕様に応じた工程提案や品質保証に対応できるかを確認することが重要です。
三和ニードルベアリングでは、自社開発設備によるサブミクロン（10000分の1mm）精度での超精密研削加工に対応しています。センタレス研削加工をコア技術として、切削加工、熱処理などを含めた社内一貫生産が可能です。高精度加工でお困りの際は、ぜひお気軽にお問い合わせください。
